Как сделать распашные ворота своими руками.
Самый древний тип ворот. Очень популярны
за счет простоты и удобства конструкции. Должно быть свободное место для
раскрытия створок ворот – это, пожалуй, оптимальный выбор. Современные
распашные ворота для гаража и въездные ворота собираются на основе
жесткого профиля, обшиваются снаружи металлом, деревом, сэндвич – панелями и
т.д. Иногда въездные распашные ворота своими руками выполняются из
ажурных кованых решеток.

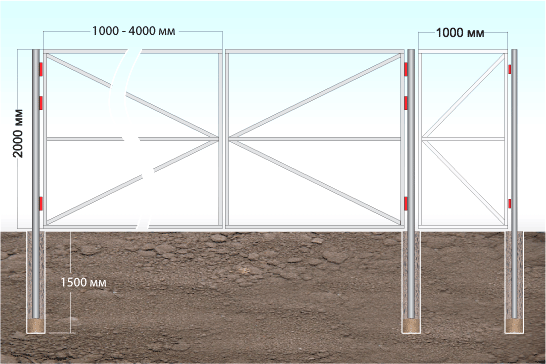

Конструкция распашных ворот:
1. жесткая металлическая рама
2. обшивка (профнастил)
3. стойки (труба 60х30)
4. петли
5. задвижка
Металлическая рама - это сварная
конструкция изготавливающаяся из стальной трубы 60х30х2 мм, имеет
внутреннюю, стальную раму, для придания жесткости и сохранения строгой
прямоугольной формы.
В конструкции рамы ворот предусмотрены специальные закладные, необходимые
для крепления обшивки.
Конструкция рамы ворот разработана таким образом, чтобы оптимально подойти к
обшивке, обшивка и рама ворот составляют единое целое, между ними
практически нет зазоров и выступов. Рама ворот универсальна и подходит под
разные обшивки: профнастилом, листовой сталью, деревом. На фото ниже
приведен угол створки распашных ворот. Как и в случае откатных ворот и калиток
каркас формируется их профильных труб 60х30 (внешний контур) и 20х40
внутренний каркас, к которому и крепится материал зашивки.

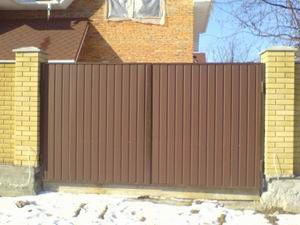

Варианты зашивки распашных ворот –
профнастил, дерево, металлический лист, ковка – все зависит только от вашей
фантазии и финансовых возможностей.
Если у Вас нет несущих столбов, в первую очередь надо их изготовить или
установить. Столбы бетонируются на глубину не менее 1м. В качестве столбов
для распашных ворот можем выступать профильная металлическая труба сечением
не менее 100х100мм, деревянный брус изготовленный из твердых пород дерева,
бетонные столбы.
При строительстве кирпичных столбов необходимо забетонировать фундамент на
глубину не менее 1м и обязательно усилить фундамент и столб арматурой.
Также при строительстве кирпичного столба необходимо выпустить из столба
уголок или арматуру внутрь проема для крепления стоек ворот.
Для изготовления бетона для бетонирования несущих столбов используйте смесь
цемента, речного песка и щебня в соотношении 1:4. Щебень лучше использовать
мелкой фракции - с ним легче работать.
Залитый несущий столб должен выстояться не менее 7 дней, чтобы бетон
достаточно схватился для проведения следующей операции - монтажа ворот.
А пока бетон стынет, мы занимаемся производством полотна ворот.
Для начала нам необходимо удалить из металлических профилированных труб
следы коррозии и масляные отложения. Для этого необходимо вооружиться
болгаркой (угловой шлифмашиной) с металлической щеткой. При работе с
электроинструментом не забывайте пользоваться защитными очками во избежание
попадания в глаза металлической стружки и окалины. Очищенные трубы
необходимо обязательно обезжирить растворителем или бензином. Далее
необходимо нанести слой антикоррозийной грунтовки для эмалевых красок и дать
грунтовке просохнуть. Грунтовку можно наносить с помощью краскопульта или
кистью. Краскопульт в умелых руках придает поверхности ворот более
привлекательный внешний вид, а кисть более высокую антикоррозионную
способность за счет нанесения более толстого защитного слоя. Что для Вас
более важно решать Вам.
Теперь можно приступить к следующему этапу сваривании рамы распашных ворот.
Для этого мы берем профильную трубу сечением 60х30х2мм и свариваем
квадратный или прямоугольный каркас створки ворот.
Теперь необходимо вварить внутреннюю трубу 40х20х2мм. Для двусторонней
зашивки распашных ворот трубу 40х20х2мм располагаем посредине, а для
односторонней зашивки сдвигаем на край - заподлицо с трубой 60х30х2мм.
Трубу следует приваривать прихватками по 2см с расстоянием между прихватками
20-25см. Схему распашных ворот для односторонней зашивки смотрите здесь, а
для двусторонней зашивки здесь.
Рама распашных ворот теперь практически готова. Осталось зашлифовать
сварочные швы болгаркой при помощи шлифовального круга и еще раз нанести
грунтовку на полотно ворот. Далее приступаем к покраске. Окрашивание рамы
ворот производится в основном алкидными эмалями для наружных работ, которые
можно приобрести в любом строительном магазине. Как и в случае с грунтовкой,
краску также можно наносить кистью или краскопультом. О недостатках и
преимуществах каждого из способов мы писали выше.

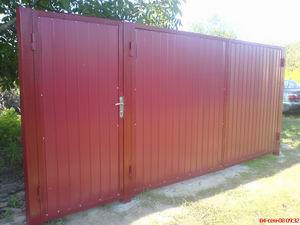

После окончательного высыхания краски можно перейти к зашивке полотна ворот.
Вы можете зашить полотно ворот профнастилом (профлистом), листовой сталью,
деревом, коваными элементами - все зависит от Вашего воображения и
финансовых возможностей. Зашивка распашных ворот - огромное поле для
самодеятельности.
Теперь полотно распашных ворот полностью готово. Бетон опорных столбов
выстоялся, можно приступать к монтажу. В случае использования металлических
опорных столбов петли при помощи сварки прикрепляем непосредственно к столбу
и полотну ворот. В случае использования кирпичных или же гранитных столбов
петли привариваем к металлической стойке (в качестве стойки подойдет труба
60х30х2мм или швеллер), которая в свою очередь крепится к кирпичным,
бетонным или гранитным столбам при помощи дюбелей.
Самодельные распашные ворота обойдутся Вам значительно дешевле, Если Вы
владеете базовыми слесарными навыками, процесс изготовления, установки и
монтажа распашных ворот отнимет у Вас всего пару дней – при условии наличия
всех необходимых механизмов и комплектующих.

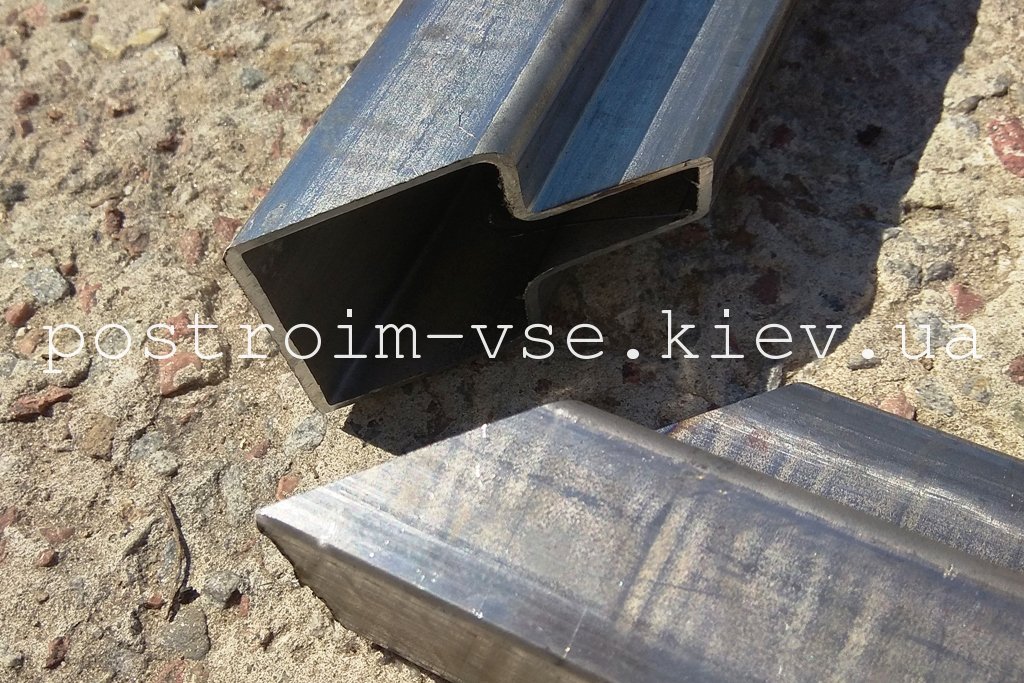

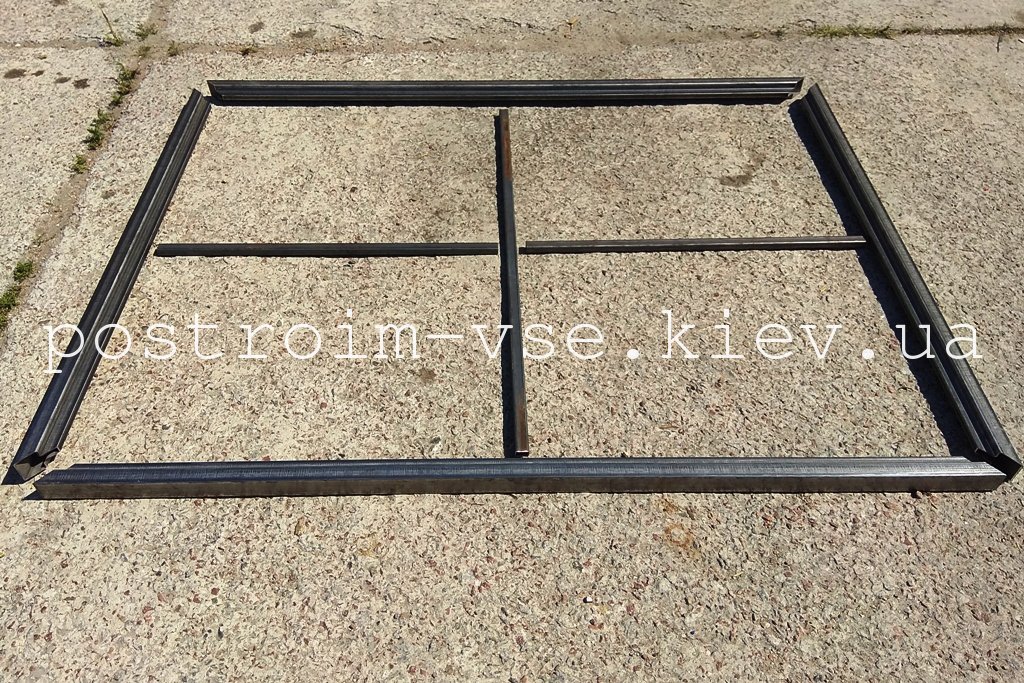

Также, новинка на рынке изготовления распашных ворот-комплект КСС "Свари Сам". Под размер ваших ворот изготовляются элементы каркаса распашных ворот из Т-профиля. Вам остается только по месту монтажа сложить этот конструктор и сварить.
Цена комплекта зависит от размеров створок, что нужны вам. Подробнее о КСС "Свари Сам" распашные ворота.
