Для каких ворот подходит Steelon NAVI 1000

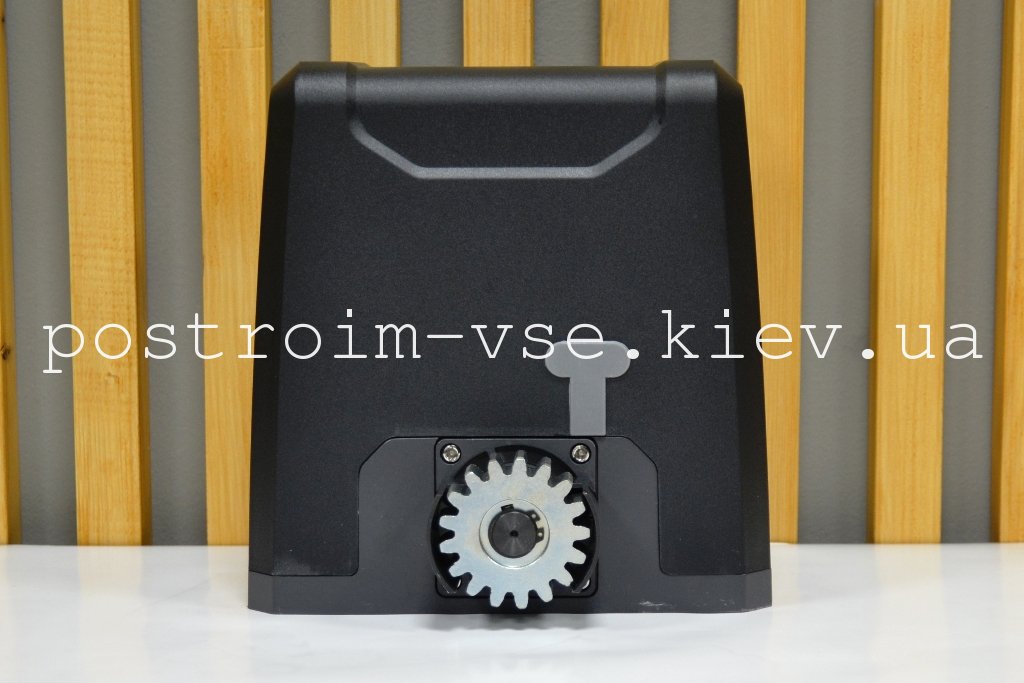

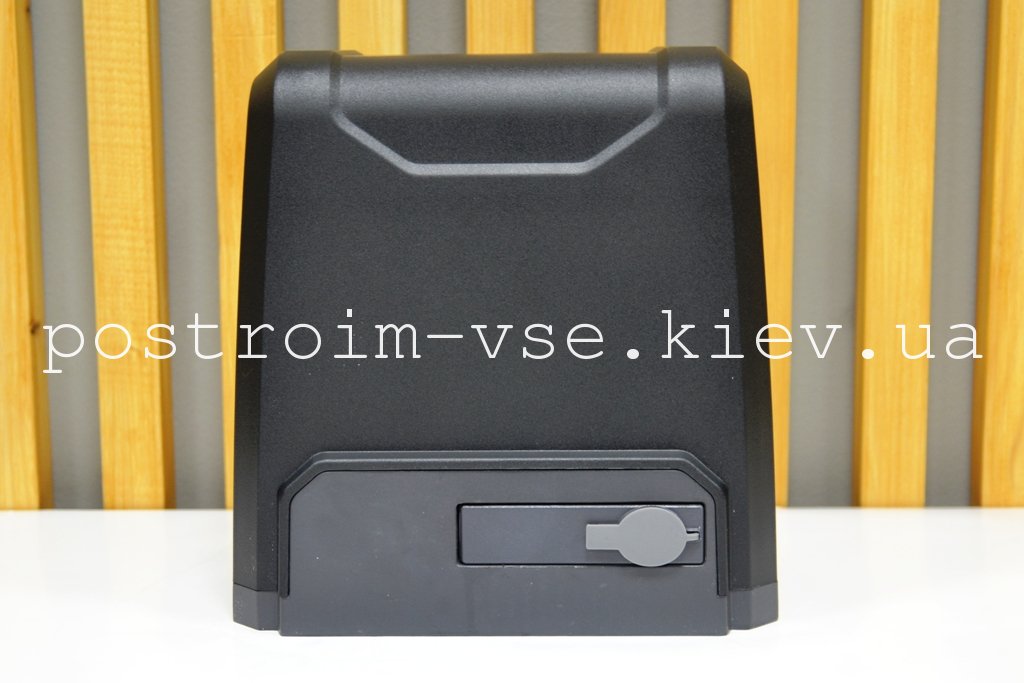

Steelon NAVI 1000 — электропривод для откатных ворот с максимальной заявленной массой створки до 1000 кг. Это более мощный класс по сравнению с приводами для типичных легких бытовых ворот. При выборе важно учитывать не только вес, но и длину створки, качество роликовой фурнитуры, интенсивность использования и запас по нагрузке.
Перед автоматизацией ворота должны свободно перемещаться вручную без подклиниваний. Привод не должен компенсировать перекос кареток, деформацию направляющей или плохую геометрию створки.
Основные характеристики
| Параметр | Steelon NAVI 1000 |
|---|---|
| Максимальная масса ворот | до 1000 кг |
| Питание | 230 В AC / 50 Гц |

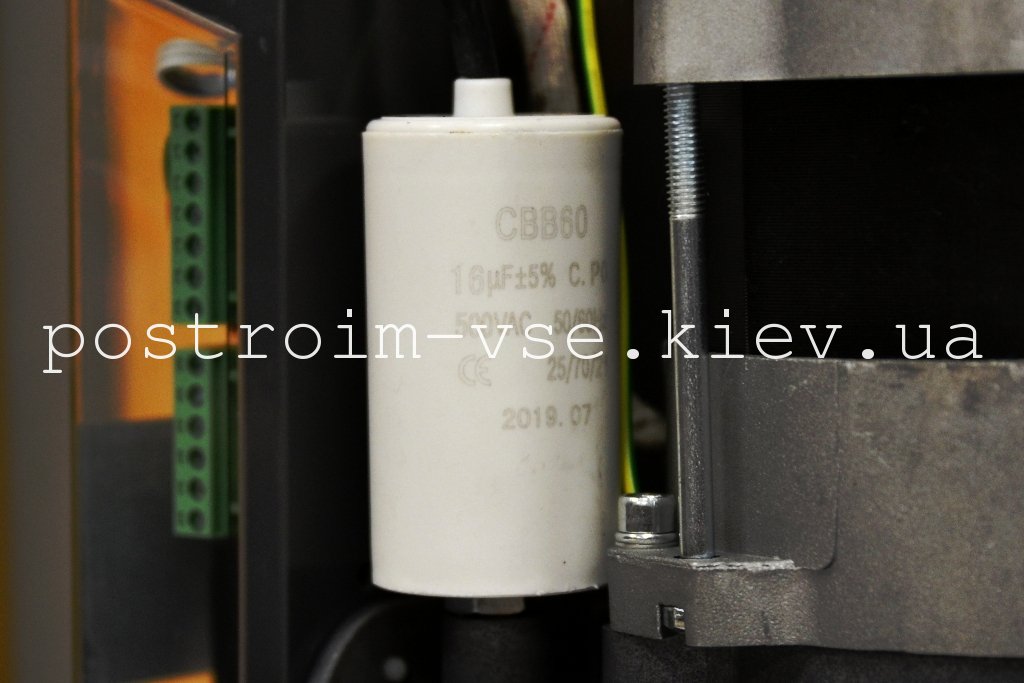

| Мощность двигателя | 400 Вт |
| Крутящий момент | 22 Нм |
| Скорость движения | 11–13 м/мин |
| Концевые выключатели | магнитные |
| Блок управления | встроенный |

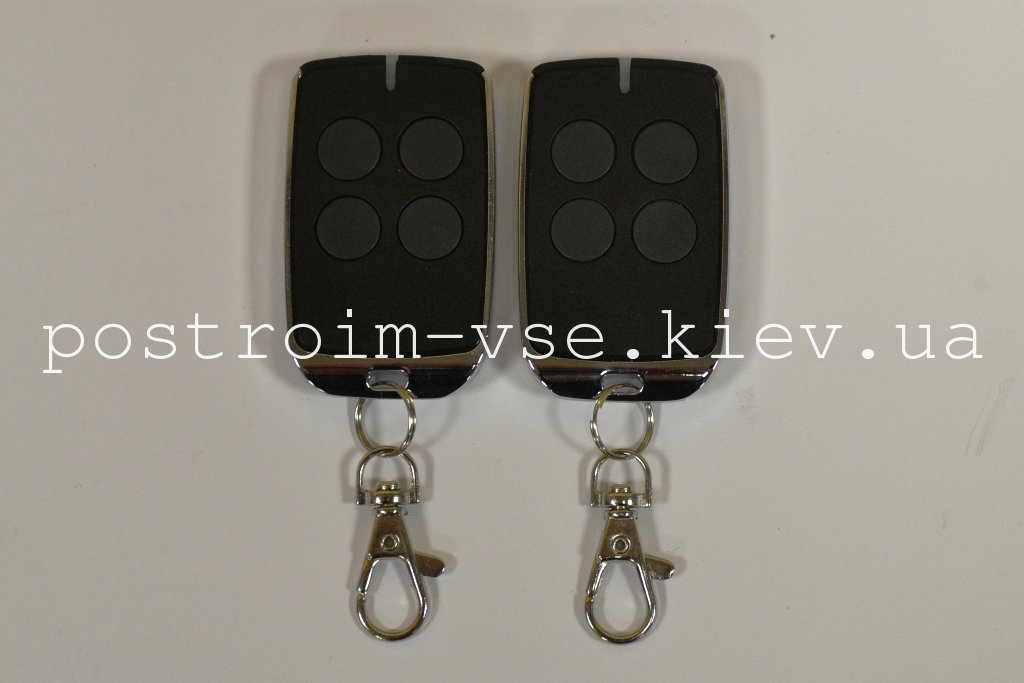

| Радиоприемник | встроенный |

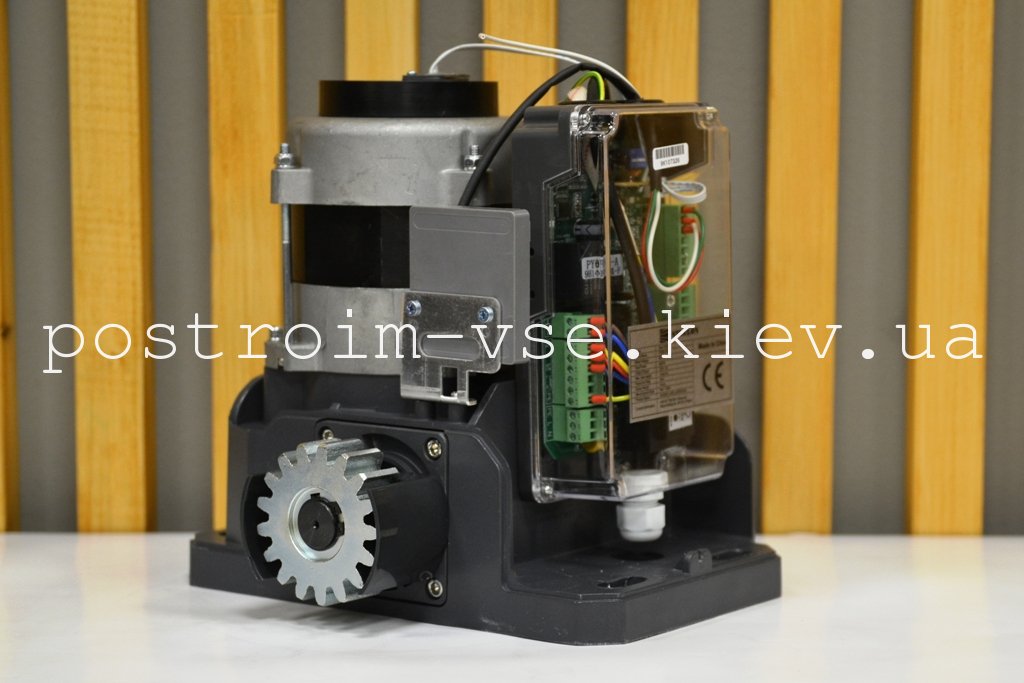

Плата управления и функции
Плата позволяет настраивать усилие, плавный пуск и замедление, автоматическое закрывание, частичное открывание для прохода и работу дополнительных устройств. После механического монтажа сначала проверяют свободный ход ворот и только затем переходят к настройкам электроники.

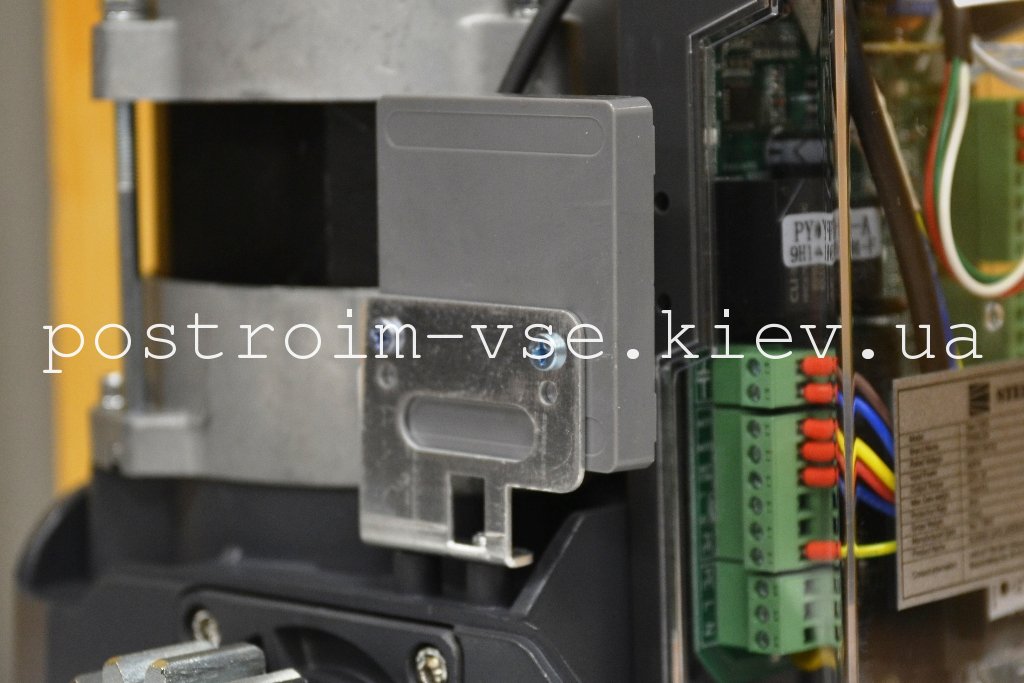

Магнитные концевики
Положение открытия и закрытия задается магнитами на зубчатой рейке. Они взаимодействуют с бесконтактным датчиком привода. Магниты выставляют после установки рейки и проверяют реальным циклом движения: слишком раннее срабатывание не даст воротам дойти до нужной точки, слишком позднее может привести к упору створки в механическое препятствие.

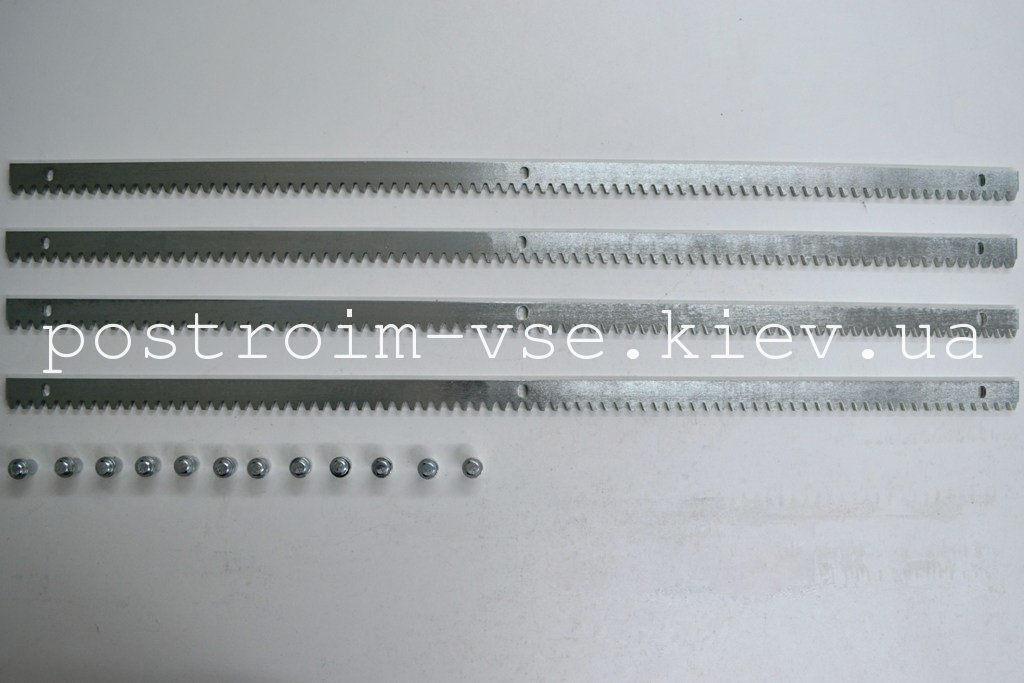

Зубчатая рейка и дополнительные устройства

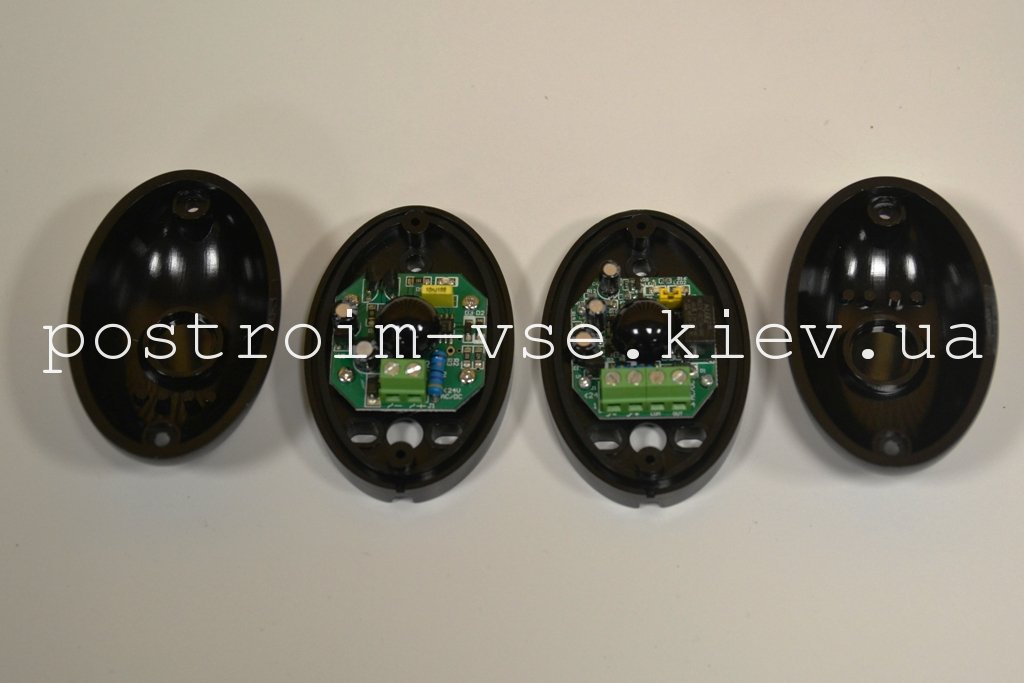

Для передачи движения нужна зубчатая рейка. Дополнительно к системе можно подключить фотоэлементы безопасности, сигнальную лампу и совместимые внешние устройства управления.
Монтаж Steelon NAVI 1000

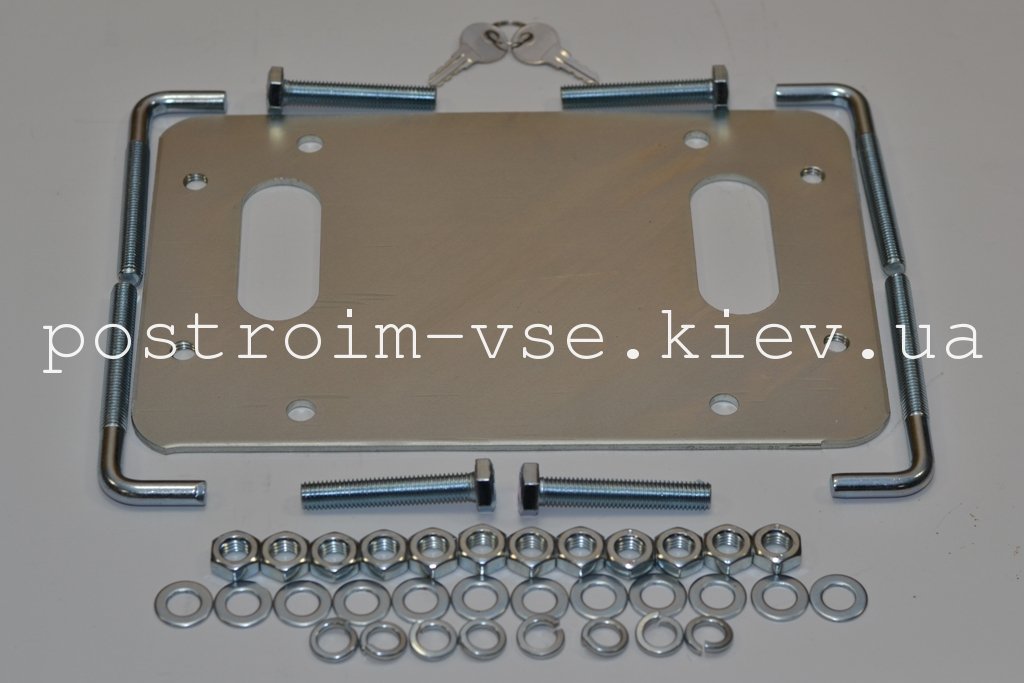

Привод монтируется на жесткое основание рядом со створкой. Рейка крепится к каркасу ворот, а не используется как опора для веса створки. Между шестерней и рейкой должен оставаться рабочий зазор. Практический пример смотрите в статье монтаж автоматики для откатных ворот.
