Из чего состоит фурнитура для откатных ворот
Консольные откатные ворота перемещаются по двум роликовым кареткам, установленным на фундаменте. К нижней части каркаса приваривается направляющая балка: она движется по роликам и удерживает створку без нижнего рельса поперек проезда.
В типовой комплект входят две роликовые каретки, направляющая, верхние поддерживающие ролики, нижний и верхний ловители, концевой накатной ролик и заглушка. Конкретная комплектация зависит от модели.
Актуальная линейка «Нові Ворота»
На Postroim-vse раньше подробно описывалась фурнитура «Ворота Центр». Сейчас вместо нее используется новая линейка «Нові Ворота». Характеристики многих комплектов близки по назначению, но при замене отдельных деталей нельзя считать их автоматически взаимозаменяемыми: нужно сверять направляющую, высоту каретки, размеры монтажной пластины и другие посадочные размеры.
| Класс | Модель | Ключевые особенности | Актуальная страница |
|---|---|---|---|
| до 500 кг | Нові Ворота Стандарт 500 | направляющая 70×60 мм, каретки на подшипниках 6301 | Mastervorot |
| до 500 кг | Нові Ворота Господар 500 | класс до 500 кг, направляющая 70×60 мм, расширенная комплектация отдельных узлов | Mastervorot |
| до 500 кг | Нові Ворота Панська 500 | улучшенные ловители, металлический накатной ролик с резиновым бампером, регулируемый верхний узел | Mastervorot |
| до 600 кг | Нові Ворота Господар 600 | направляющая 72×80×4 мм, подшипники 6302 RS, усиленный класс | Mastervorot |
| до 800 кг | Нові Ворота Стандарт 800 | направляющая 85×95×5 мм, подшипники 6303 | Mastervorot |
| до 800 кг | Нові Ворота Господар 800 | тяжелый класс 85×95×5 мм, подшипники 6303, усиленные ловители и поддерживающий узел | Mastervorot |
Как правильно выбрать класс нагрузки

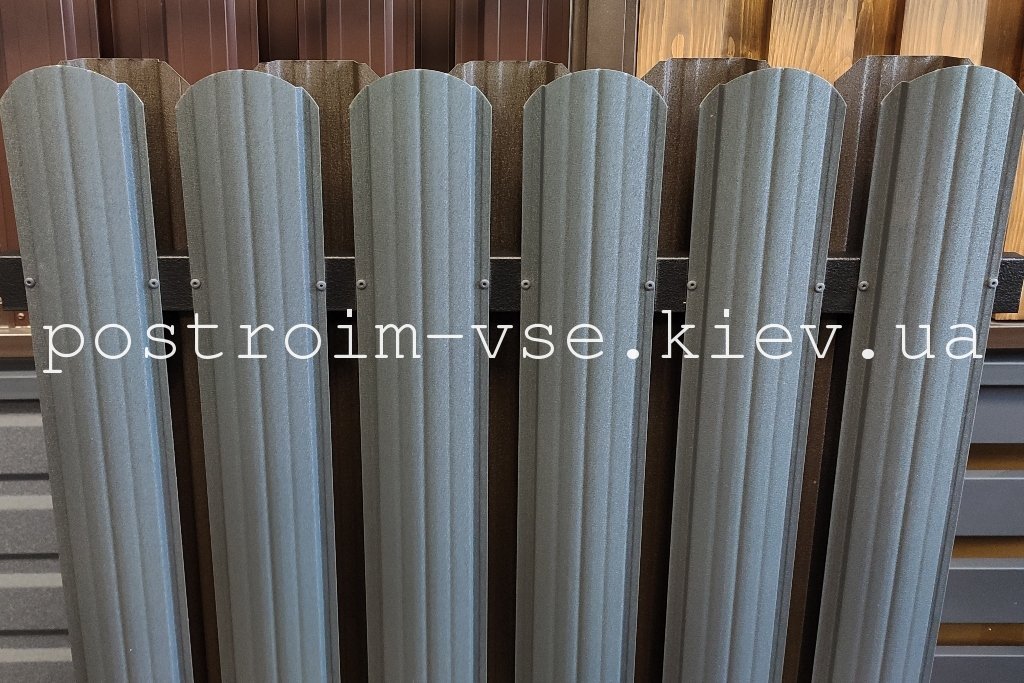

Цифра 500, 600 или 800 кг относится к допустимой массе готовой подвижной створки, а не только металлического каркаса. При расчете учитывают каркас, направляющую, внутренние перемычки, заполнение, декоративные элементы и установленное на воротах оборудование.
Фурнитуру не стоит выбирать «впритык». Если расчетная масса приближается к пределу комплекта, ворота длинные, имеют тяжелое сплошное заполнение или будут интенсивно использоваться, разумно проверить вариант следующего класса. Но ставить комплект 800 кг на обычную легкую бытовую створку только ради максимальной цифры тоже не обязательно.
Почему важен размер направляющей

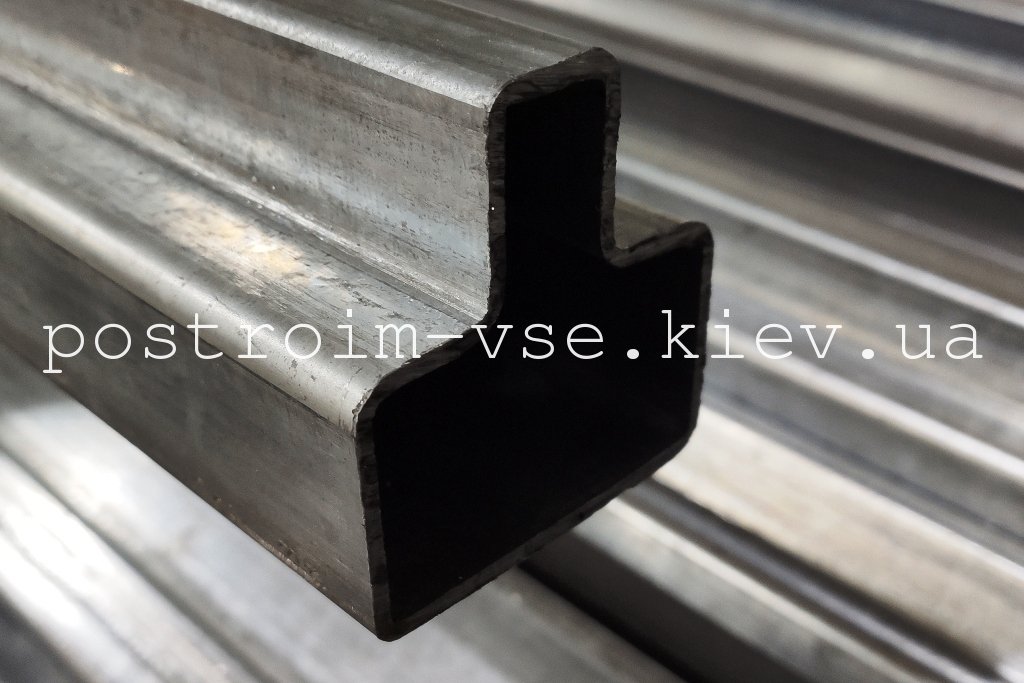

Направляющая — основной несущий профиль консольной системы. У комплектов разных классов отличаются ее сечение и толщина металла. Поэтому переход между 500, 600 и 800 кг — это не просто замена роликовых кареток. Меняются габариты системы, положение каркаса относительно фундамента и совместимость отдельных элементов.
При ремонте старых ворот сначала измерьте фактическое сечение установленной направляющей и размеры роликовой каретки. Только после этого выбирайте отдельную замену.
Архив «Ворота Центр»
Старые страницы оставлены для владельцев ранее установленных комплектов и для сохранения полезной технической информации. На них указаны современные близкие аналоги:
- Ворота Центр 500 — архивная страница, ближайший современный класс до 500 кг.

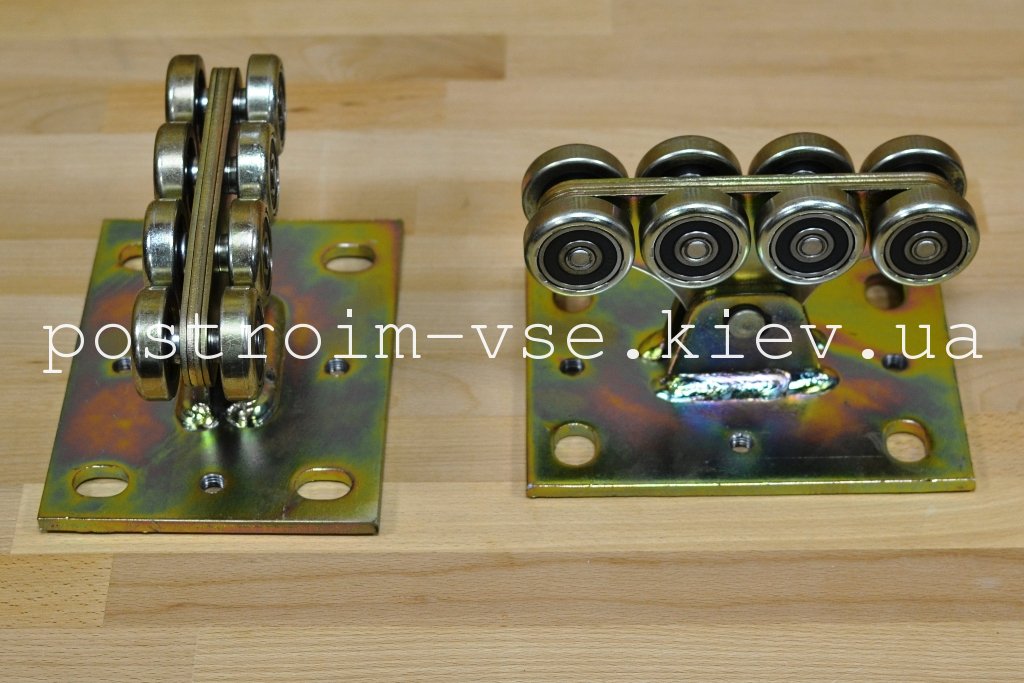

- Ворота Центр Люкс 500 — архив; по уровню комплектации близок к «Панська 500».

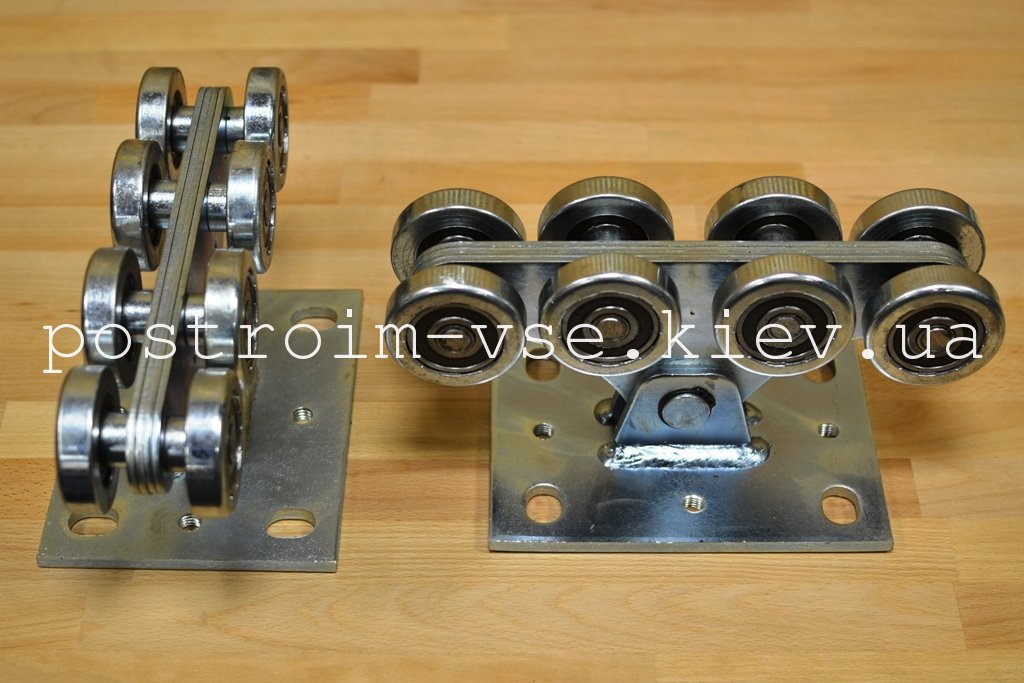

- Ворота Центр 800 — архив тяжелого класса.
Что еще нужно для откатных ворот

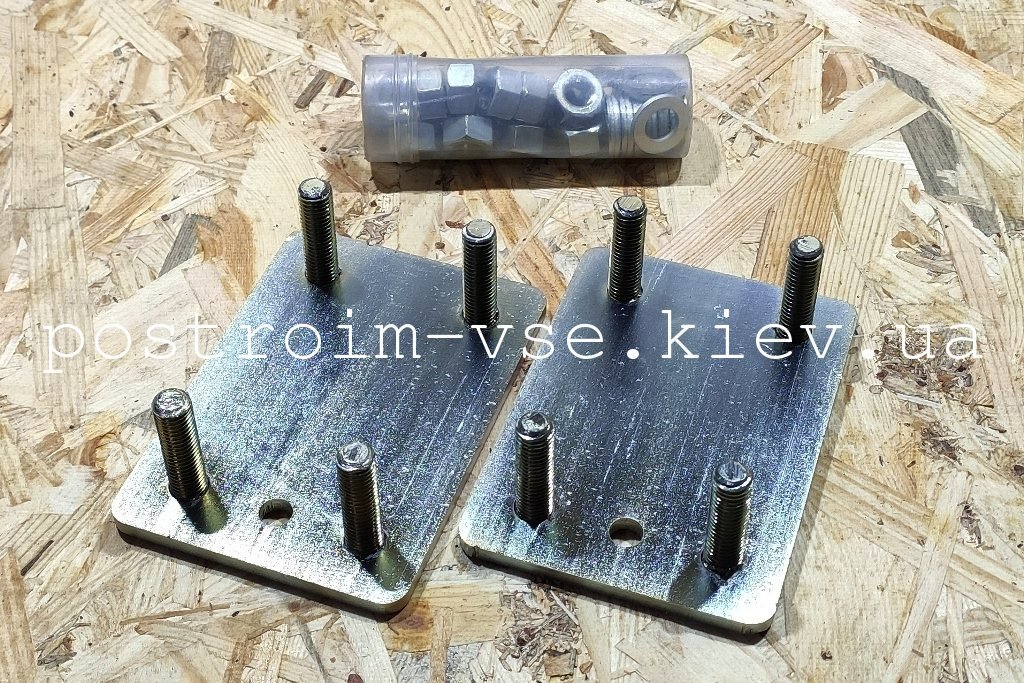

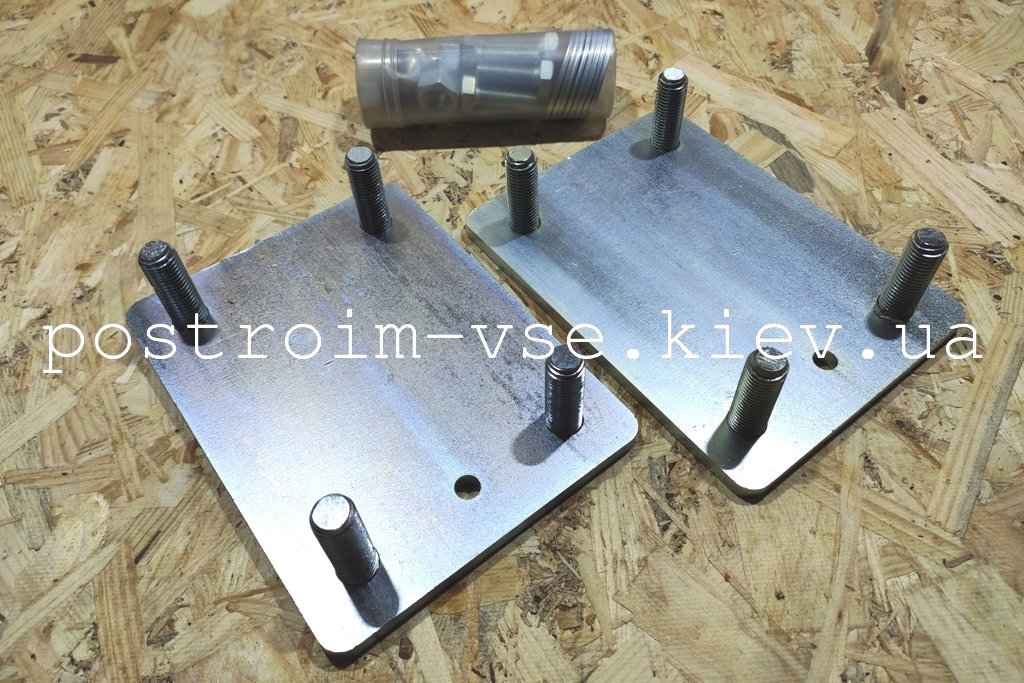

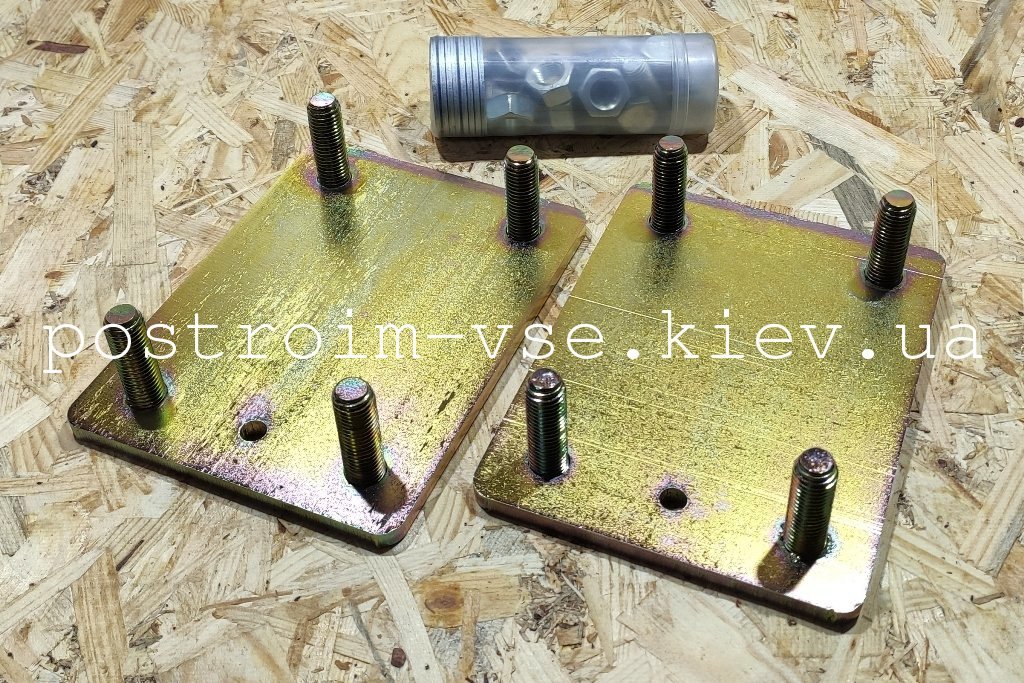

Фурнитура работает как часть всей конструкции. До монтажа нужно правильно сделать фундамент и закладную, выставить роликовые каретки и приварить направляющую к каркасу. Если каркас еще не изготовлен, посмотрите комплект откатных ворот «Свари Сам» и подробную инструкцию откатные ворота своими руками.
После того как ворота легко перемещаются вручную, их можно автоматизировать. Для этого нужен привод для откатных ворот и зубчатая рейка.
