Перед началом монтажа
Сначала переведите ворота в ручной режим и проверьте весь ход створки. Она должна свободно двигаться по роликовым кареткам без рывков, перекоса и участков с заметно большим сопротивлением. Автоматика не должна исправлять неисправную механику.
Ниже сохранен реальный пример на Steelon NAVI 1000. Он полезен как последовательность механических работ, но номера клем, меню платы, настройки усилия и концевиков нельзя автоматически переносить на другую модель привода.
Общая последовательность
- Подготовить питание и кабельные трассы.
- Установить монтажное основание и привод.
- Закрепить зубчатую рейку на каркасе створки.
- Выставить концевые элементы.
- Подключить питание и аксессуары по схеме конкретной платы.
- Проверить ручной ход, затем выполнить пробные циклы и настройку.

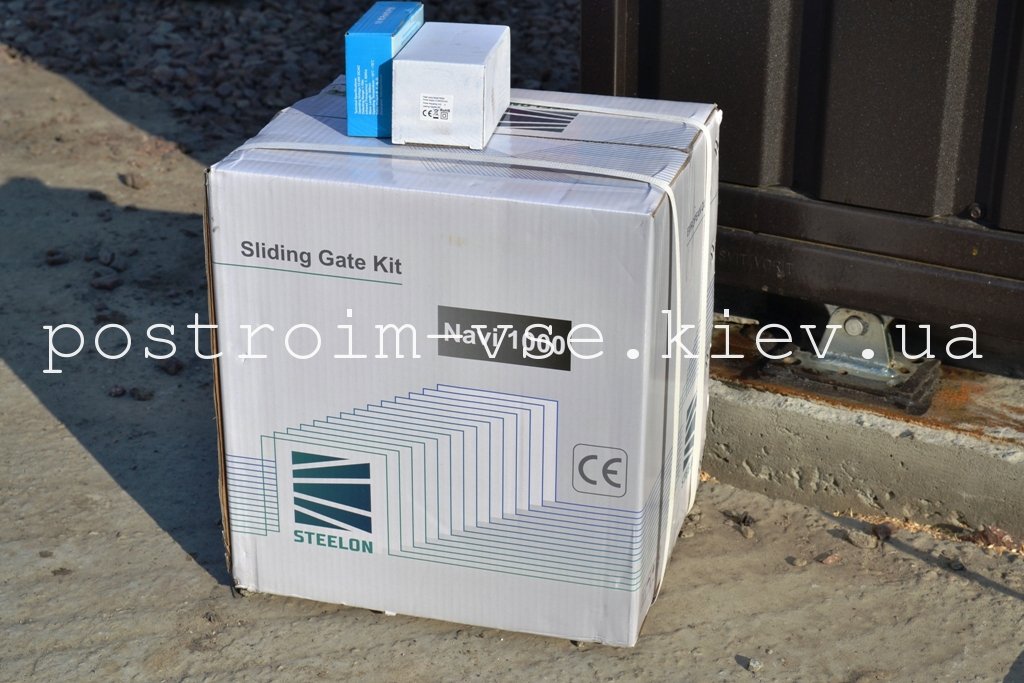

Разберемся как монтируется автоматика на откатные ворота на примере привода для ворот Steelon Navi 1000.

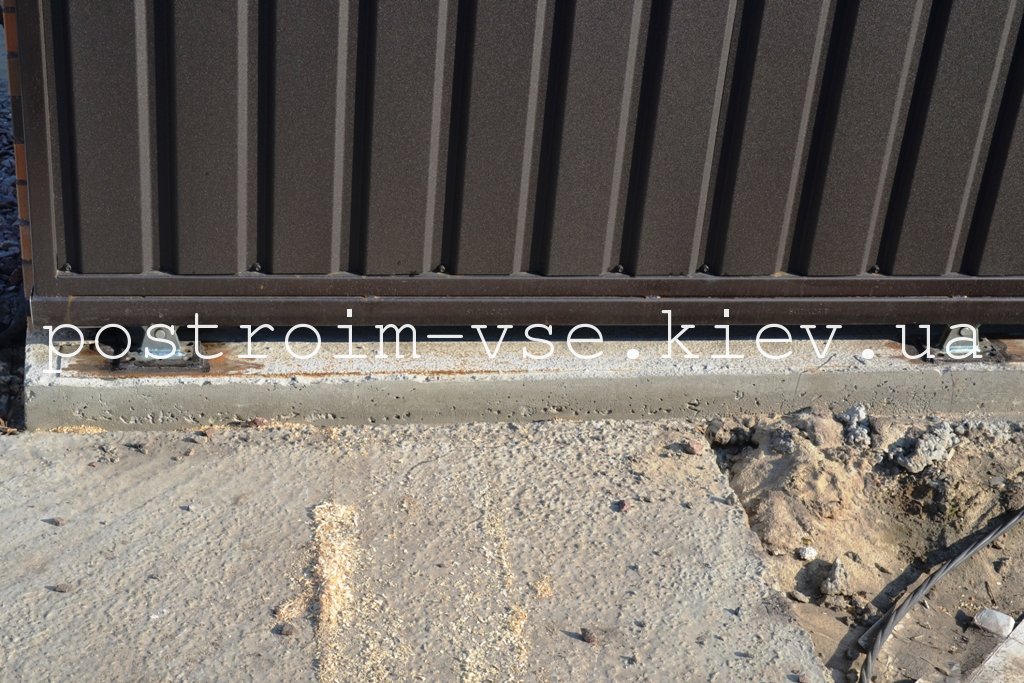

Откатные ворота с шириной проезда 3 метра и высотой 1.8 метра. Это в принципе 80 процентов откатных ворот для домохозяйств. Каркас выполнен из профильной трубы, зашит металлопрофилем с двух сторон. Ворота работают с фурнитурой для откатных ворот до 500 кг., каретки которой приварены к закладной для откатных ворот.
Установка привода

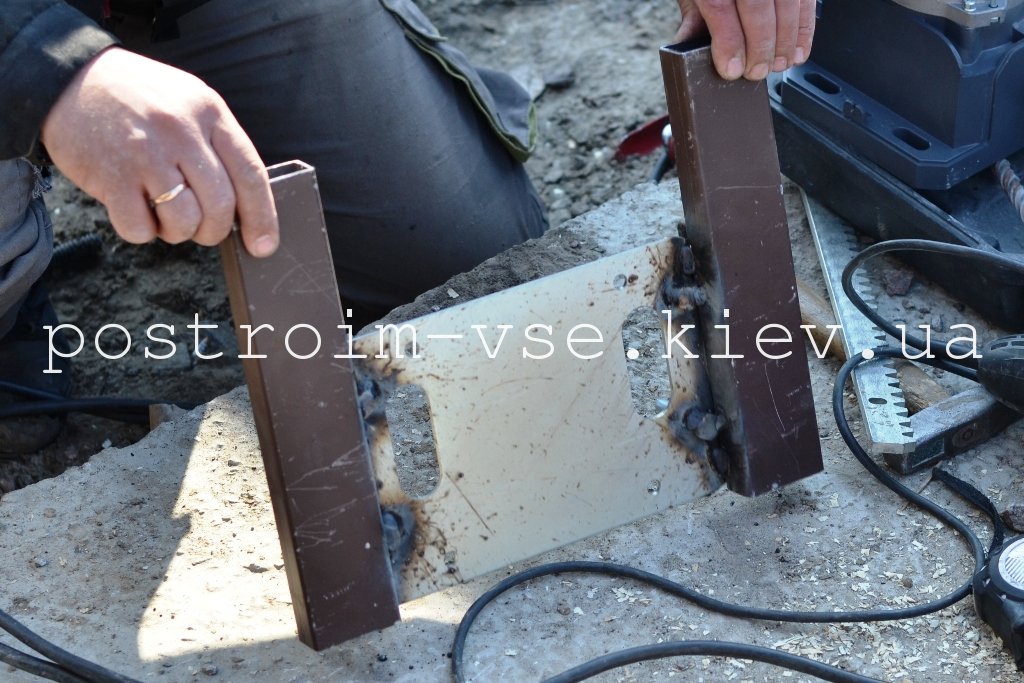

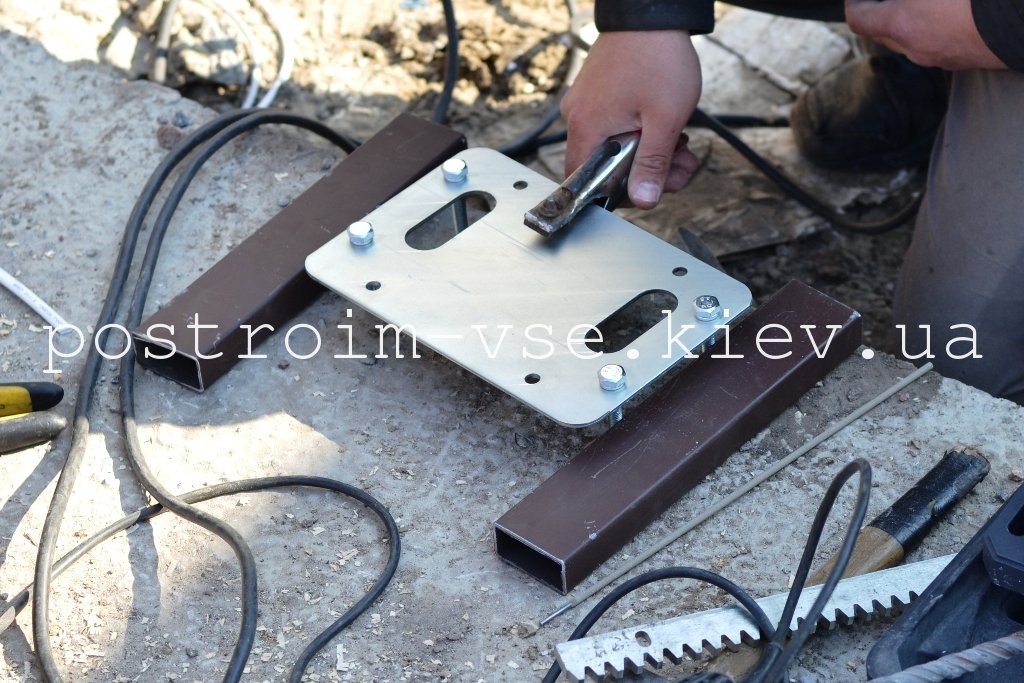

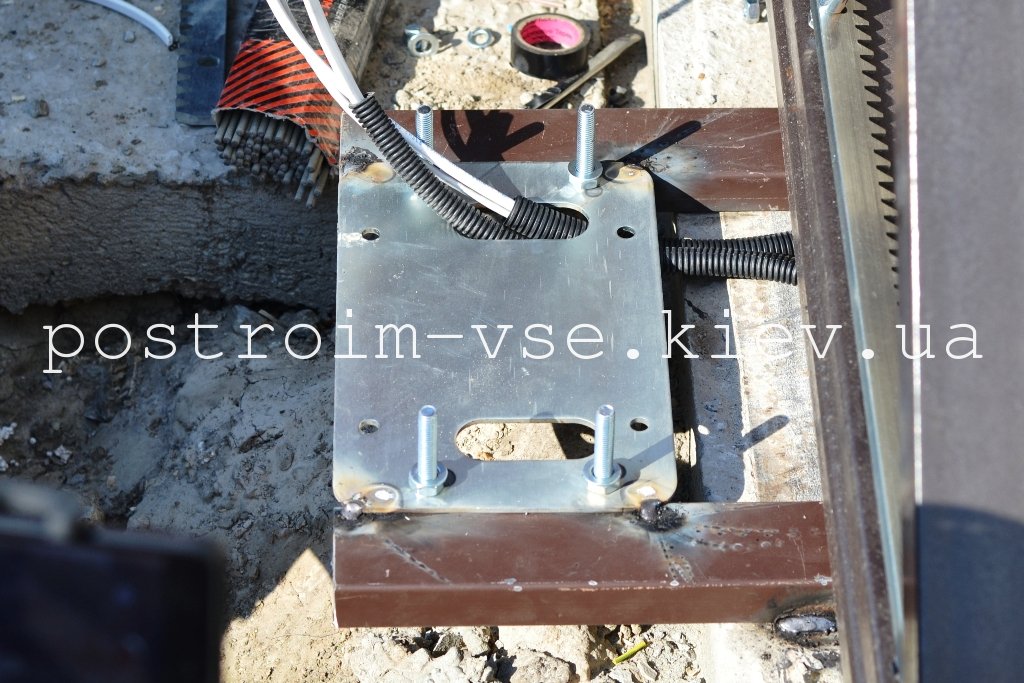

Комплектная монтажная пластина приваривается к кускам профильной трубы.

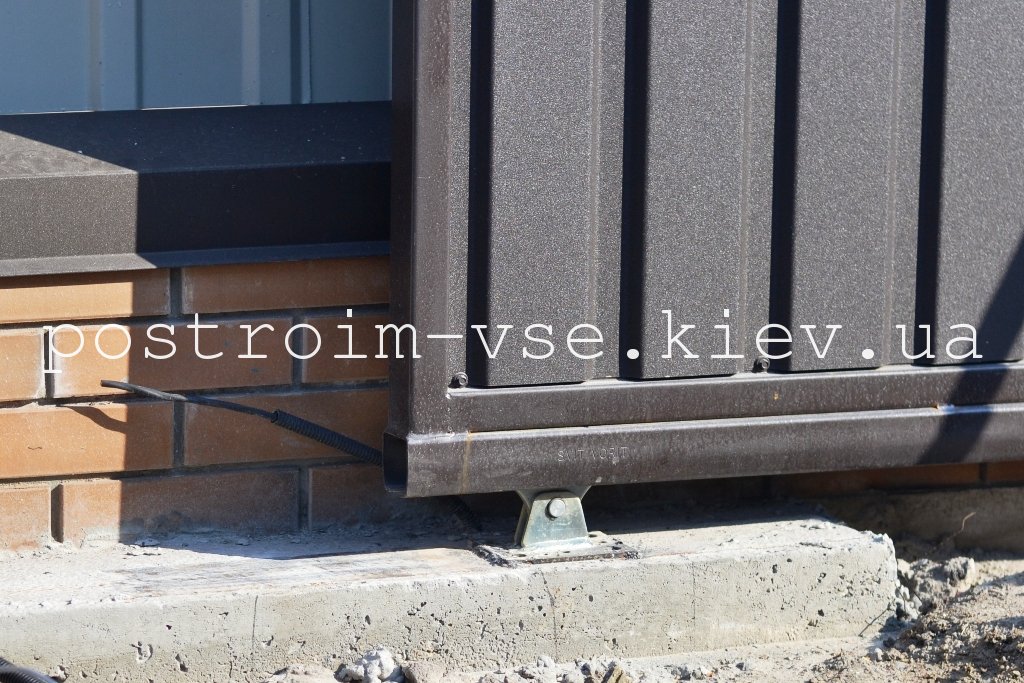

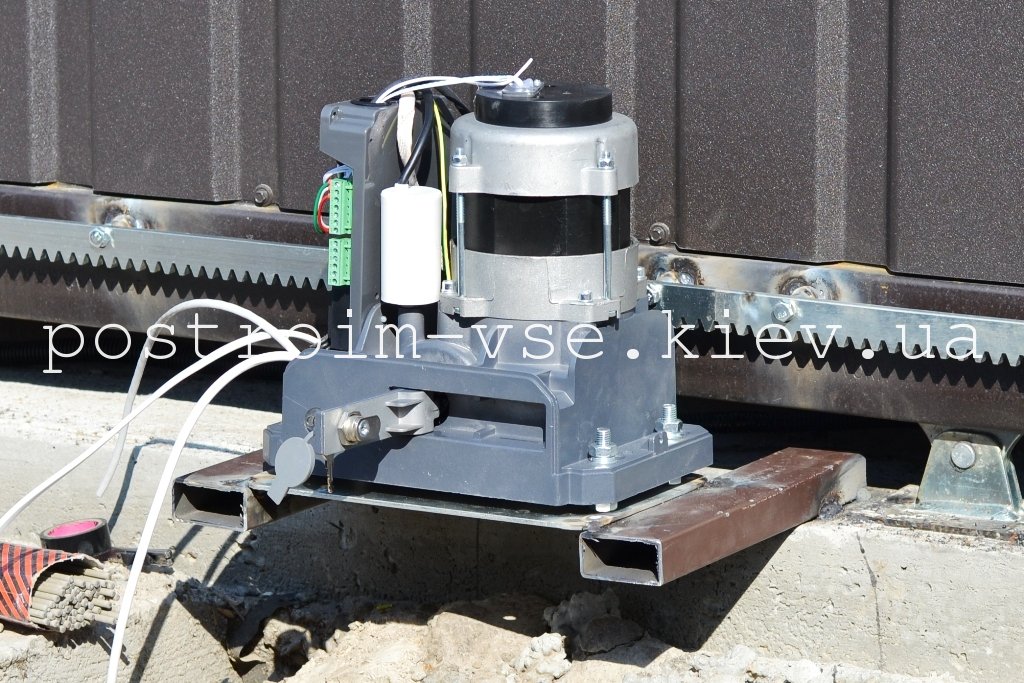

Такая конструкция приваривается к закладной откатных ворот.
Монтаж зубчатой рейки
Далее приваривается металлическая зубчатая рейка к каркасу откатных ворот (не к направляющей).

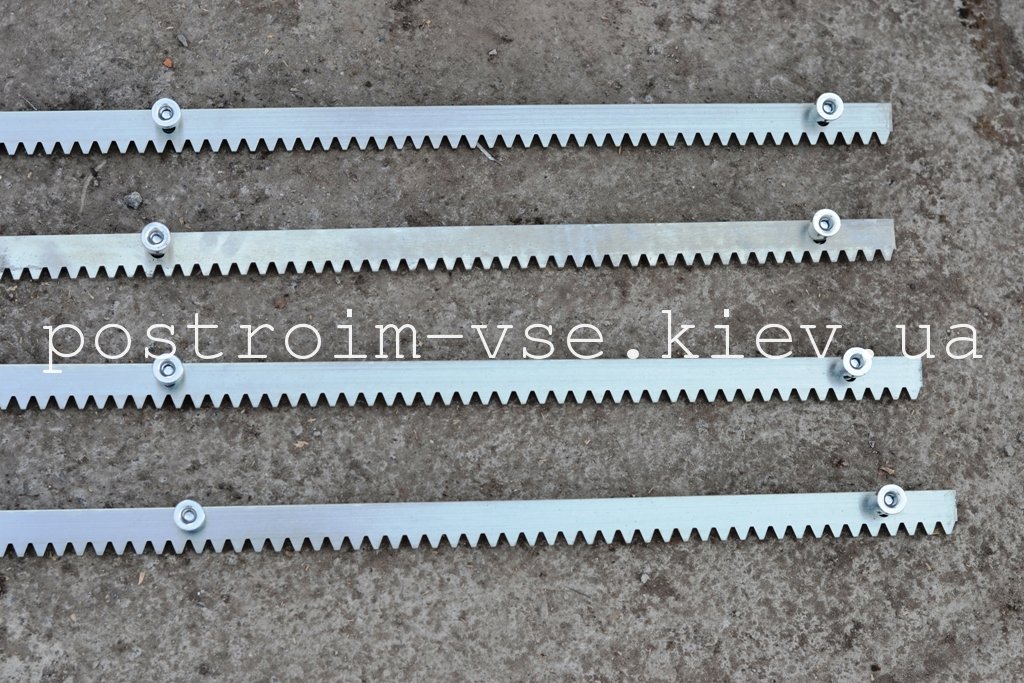

С зубчатой рейкой идут в комплекты элементы крепежа, по три на 1 метр. Всего рейки надо на 1 метр больше вашего проема.

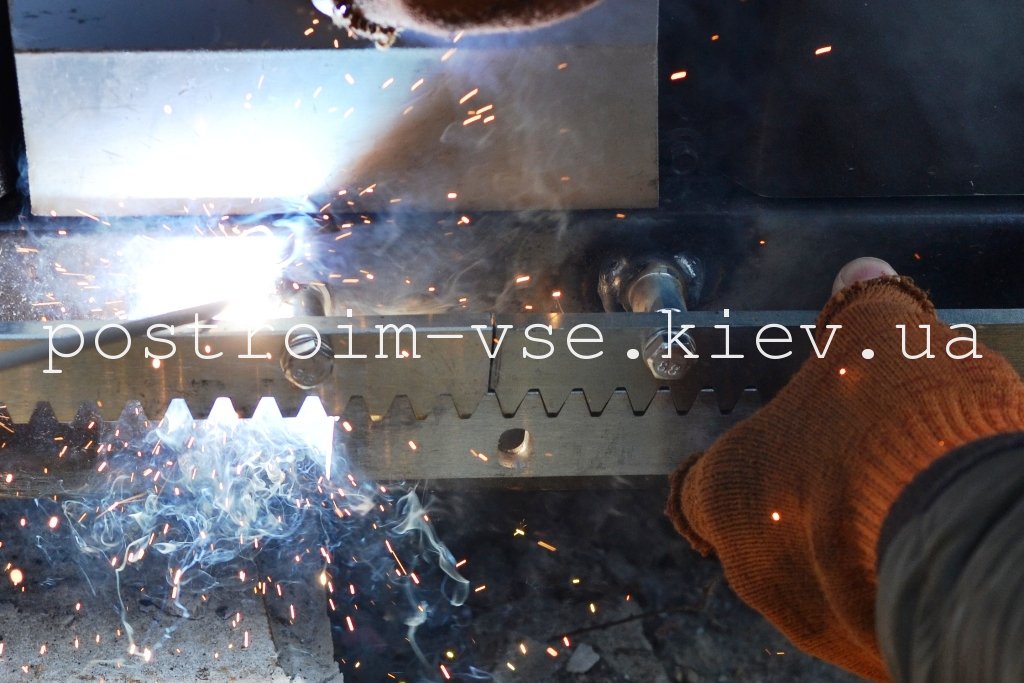

По метру рейка приваривается к каркасу ворот.

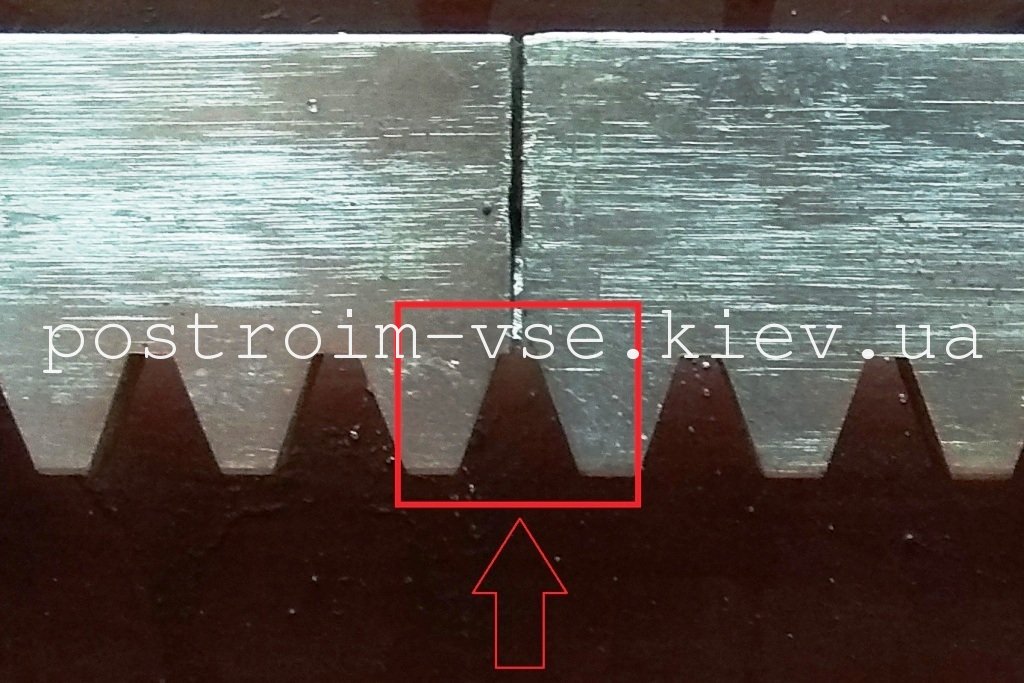

Важно правильно состыковать зубчатую рейку чтобы был "правильный зуб" и в этом месте шестерню привода не подклинило.
Прокладка кабелей и подключение

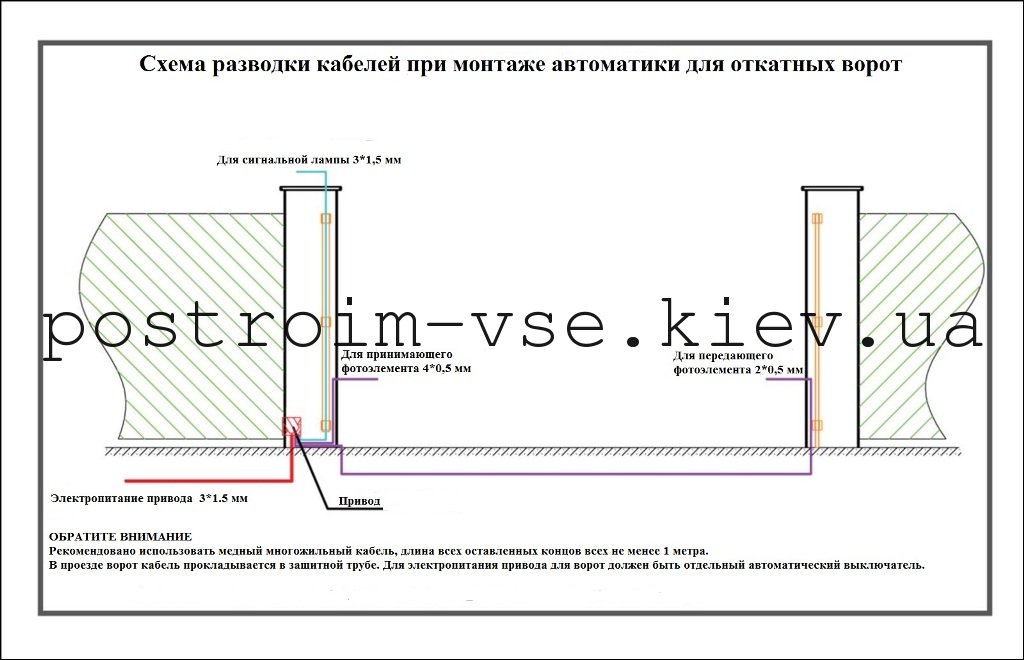

Схема куда и какие кабеля нужно прокладывать выводить. Стандартный вариант.

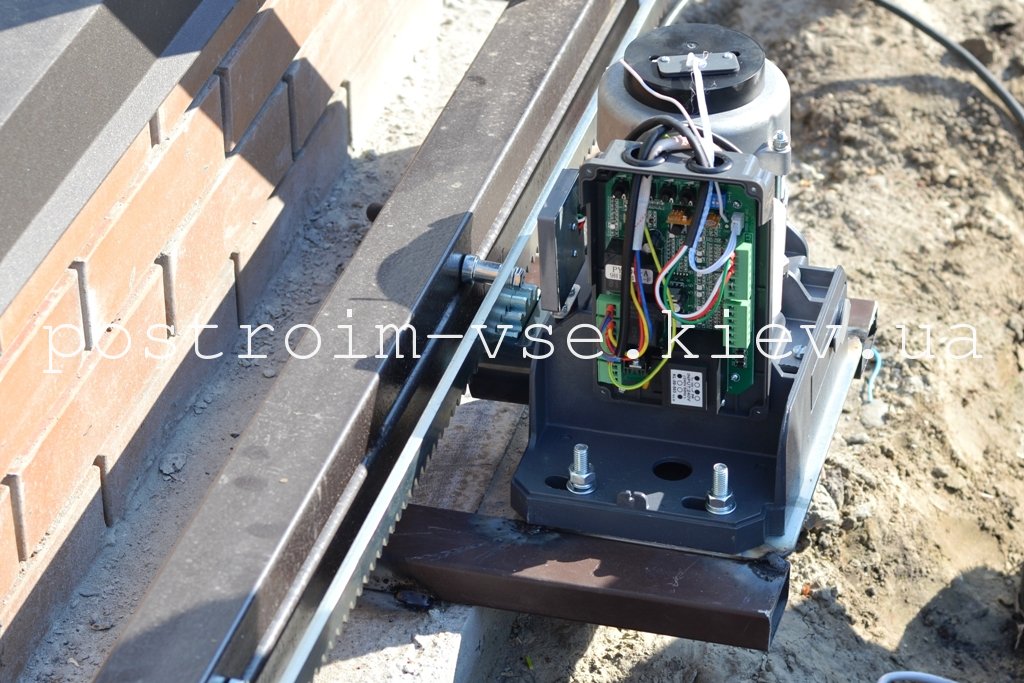

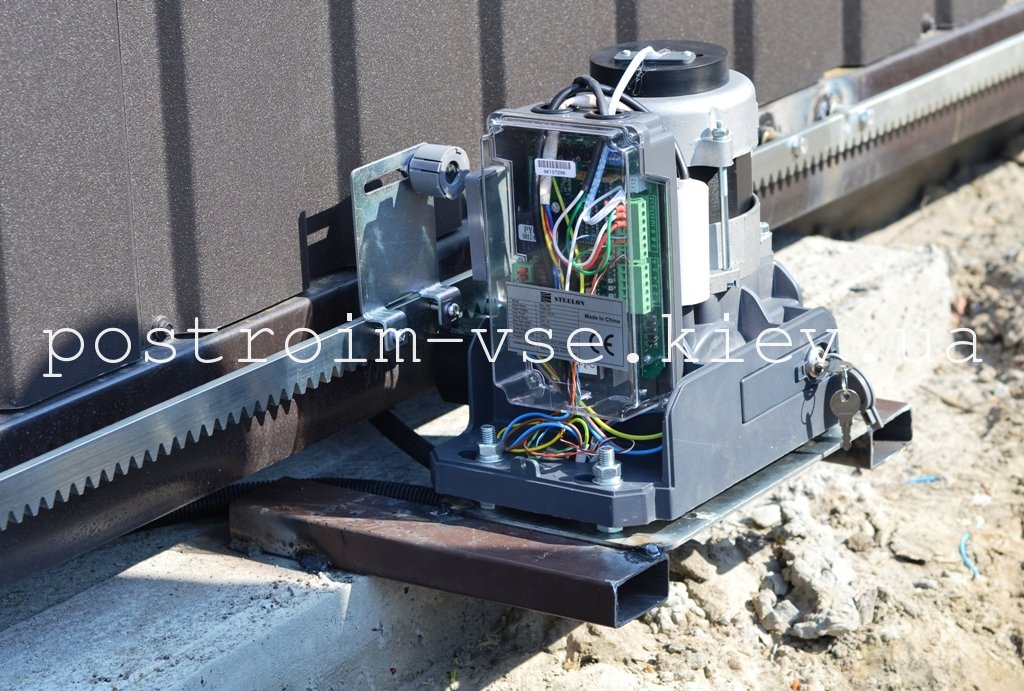

Далее в привод заводятся кабеля электропитания а также фотоэлементов безопасности и сигнальной лампы, они были доукомплектованы заказчиком к приводу.
На зубчатой рейке размещены магниты, которые обозначают диапазон работы привода.
Магниты работают з герконовым датчиком, он размещен над стальной внешней шестернею редуктора.
Фотоэлементы безопасности

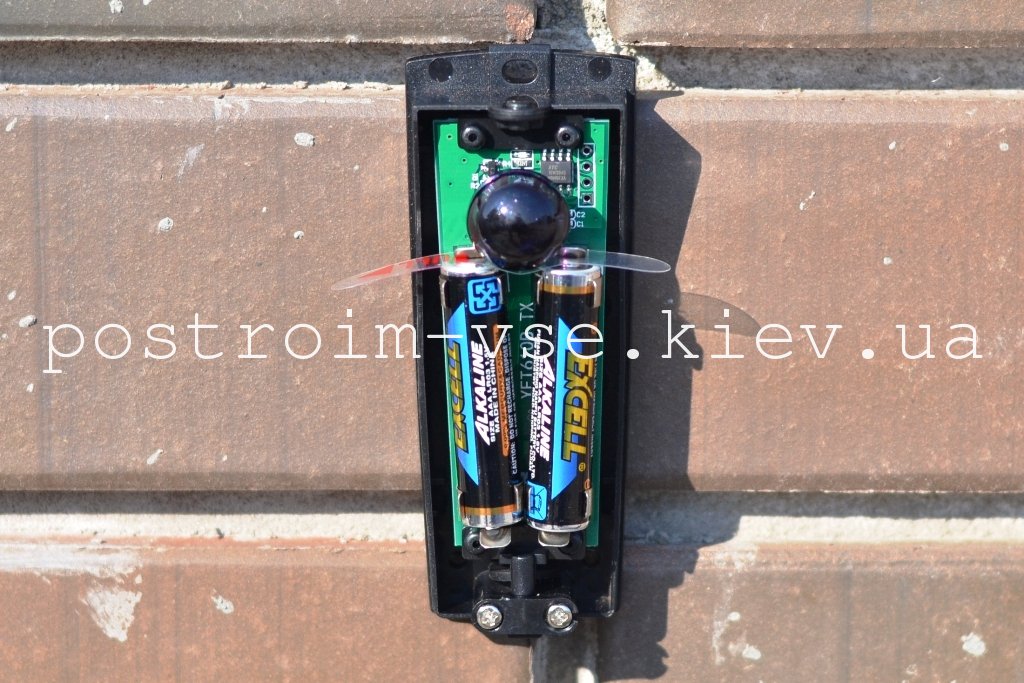

Далее монтируются и подключаются фотоэлементы безопасности. В данном конкретном случае использованы беспроводные фотоэлементы безопасности так как не был заложен кабель под проездом ворот а двор уже уложен плиткой. Именно для таких случаев используются беспроводные фотоэлементы безопасности ведь для их предающего фотоэлемента можно использовать батарейки.

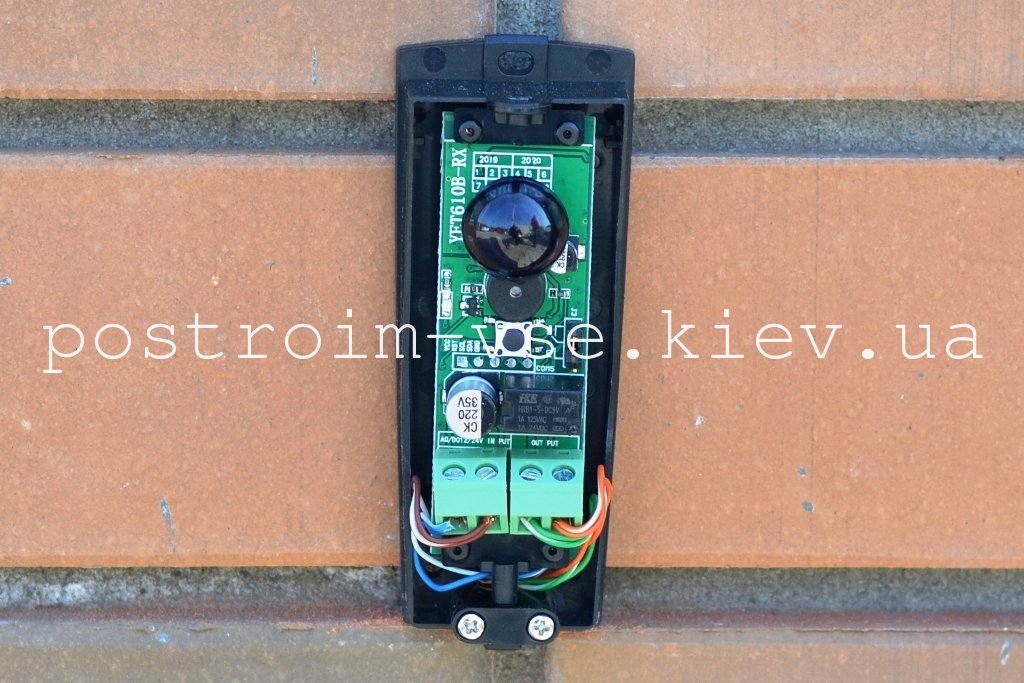

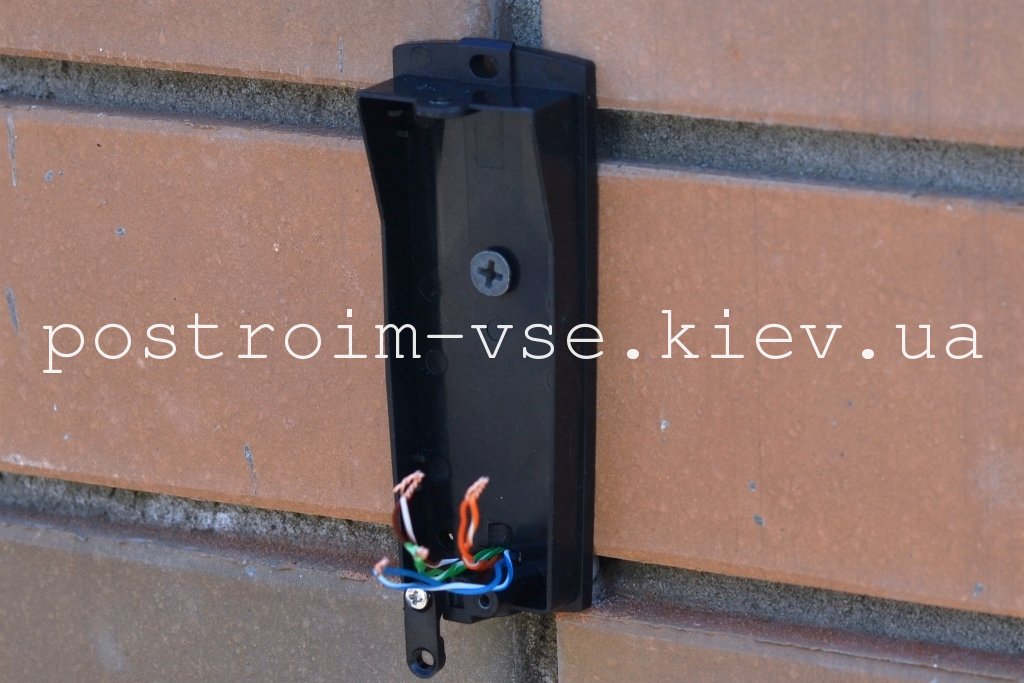

Принимающий фотоэлемент размещается возле привода, к нему проще подвести кабель.
Подключаем питание с привода и сигнал на привод.

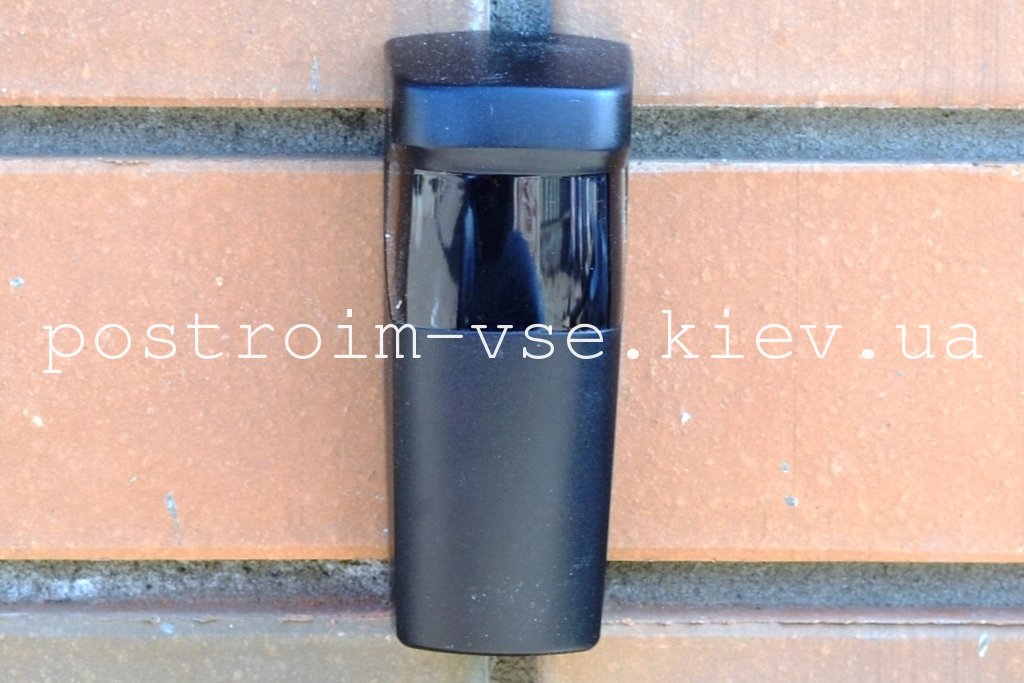

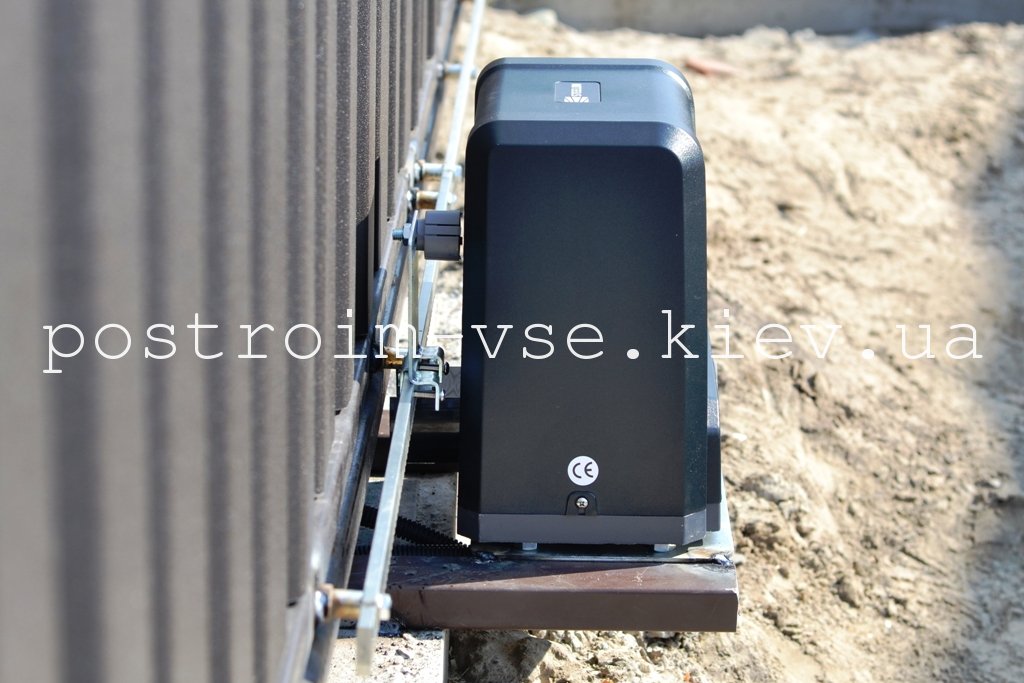

Одеваем защитную крышку.
Сигнальная лампа

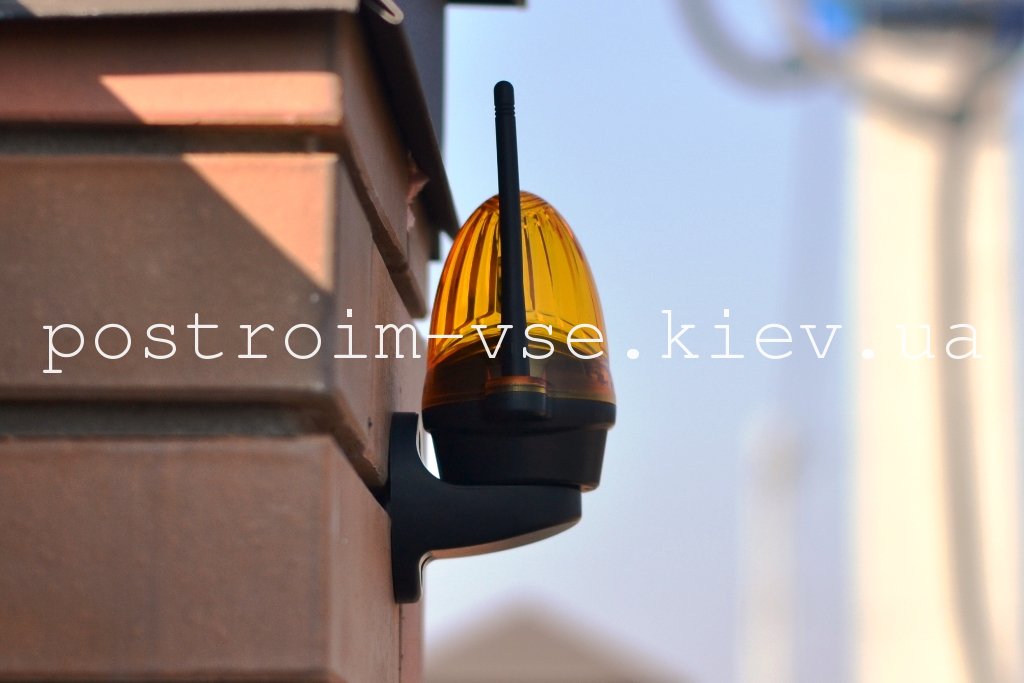

Далее монтируется сигнальная лампа. Она имеет в комплекте кронштейн для бокового монтажа к поверхности столба.

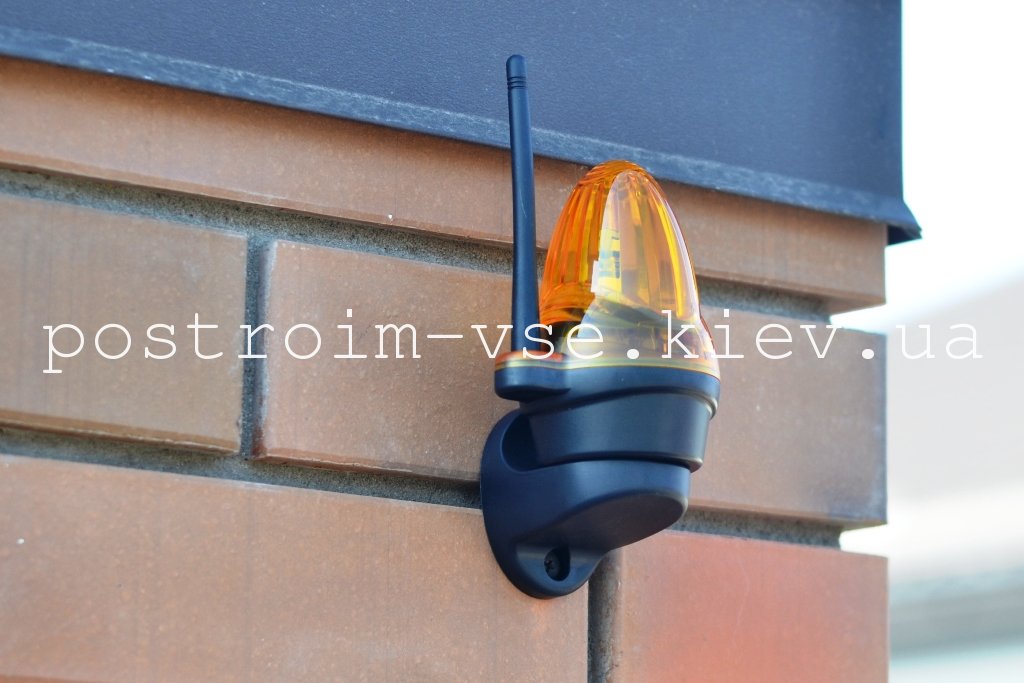

Данная модель сигнальной лампы имеет полноценную антенну, это еще увеличивает дальность приема сигнала от пульта управления.
Проверка и запуск автоматики

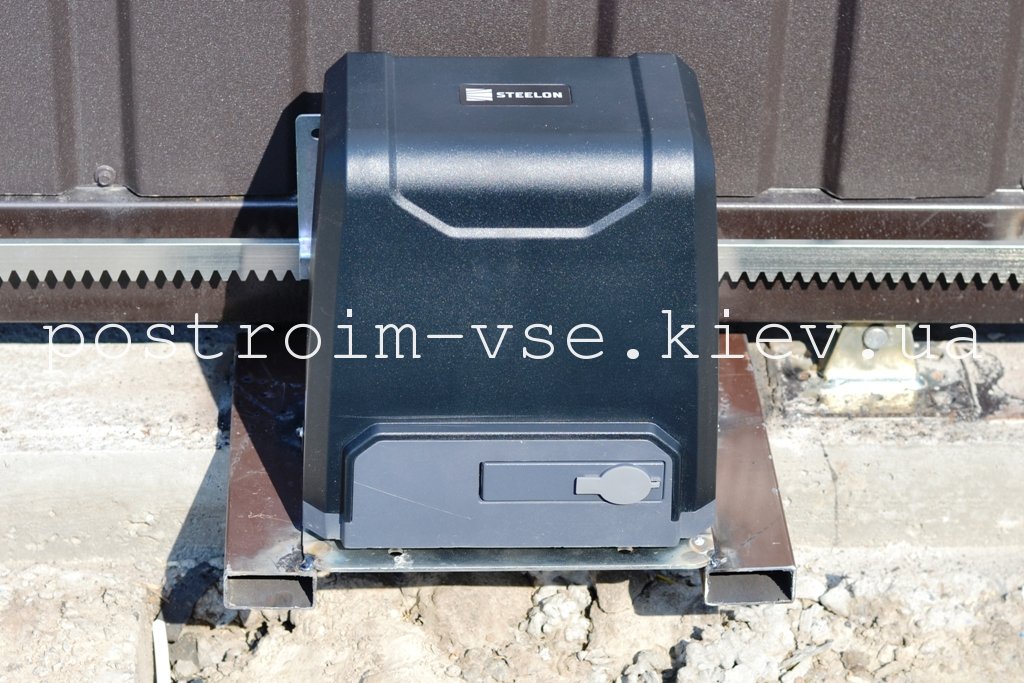

После проведения всех подключений и наладки привод готов эксплуатации.
Как видно, автоматика для откатных ворот проста в монтаже и наладке. А особенно модели марки Steelon: Steelon ANT 500, Steelon Navi 600,Steelon Navi 1000, Steelon Navi 1500. Если вы не хотите самостоятельно устанавливать автоматику для ворот есть специалисты, которые сделают это за вас.
