Актуальные ключевые параметры
Текущая Steelon NAVI 1500 рассчитана на откатные ворота массой до 1500 кг и длиной до 12 м. Мощность двигателя — 550 Вт, скорость движения — 11–13 м/мин. Используются магнитные концевые выключатели и энкодер.
Максимальные значения не означают, что любую створку в этих пределах можно автоматизировать без проверки. Важны геометрия, легкость ручного хода, ветровая нагрузка и интенсивность использования.
Ниже сохранено архивное техническое описание Steelon NAVI 1500. Актуальные характеристики и комплектацию смотрите на Mastervorot.

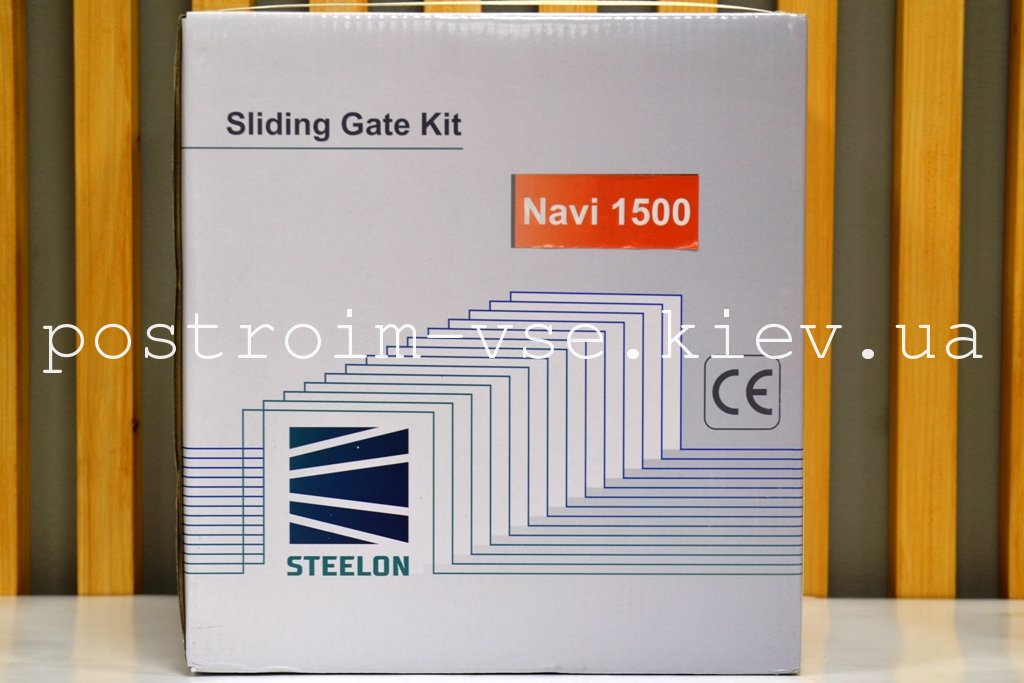

Steelon Navi 1500.
|
Привод Steelon Navi 1500 |
актуальное наличие смотрите на Mastervorot |
| Электромеханический привод с блоком управления, монтажная пластина с крепежом два магнита, два пульта. |
ОБРАТИТЕ ВНИМАНИЕ
Актуальные цена и наличие товара — на Mastervorot.
Привод Steelon Navi 1500 используется для работы со створкой откатных ворот весом до 1500 килограмм.Страна регистрации бренда Польша, страна производства Китай.

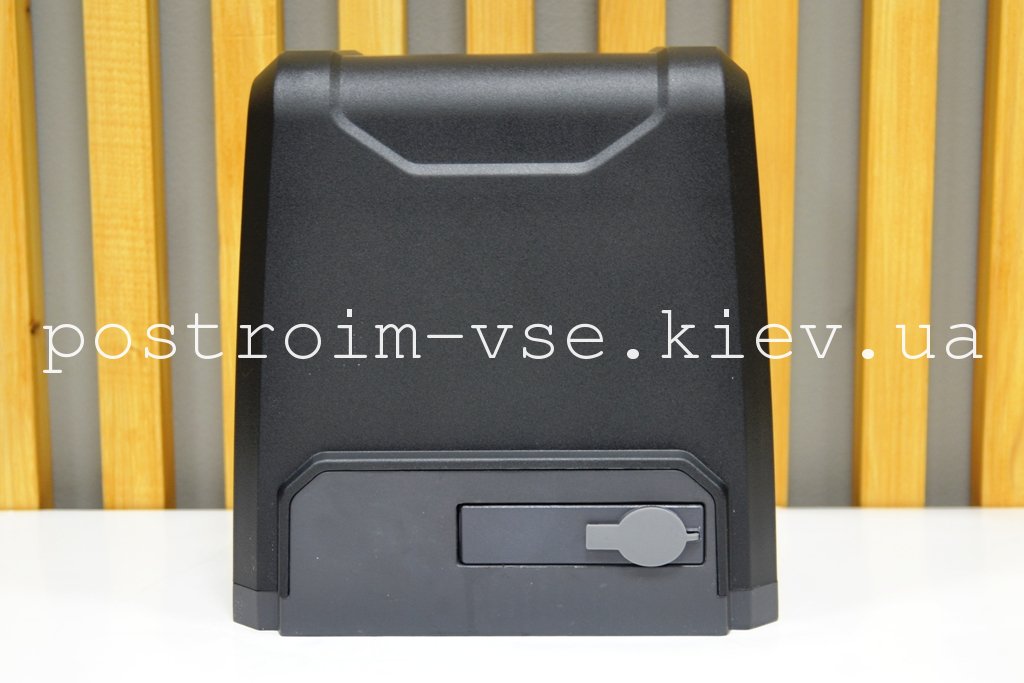

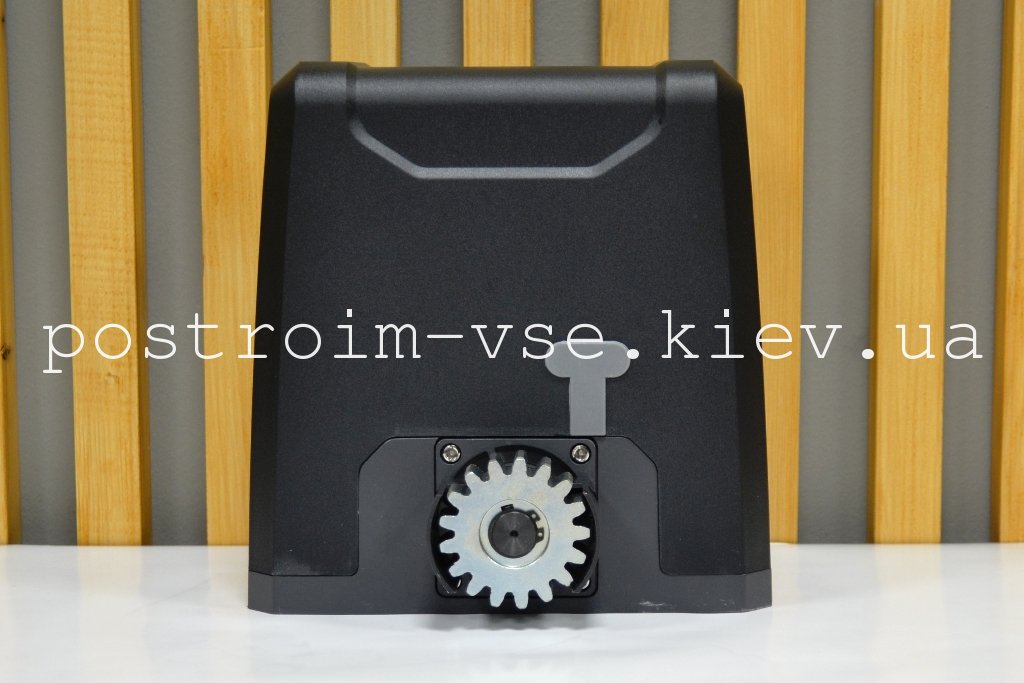

Steelon Navi 1500 имеет литой корпус из алюминия.

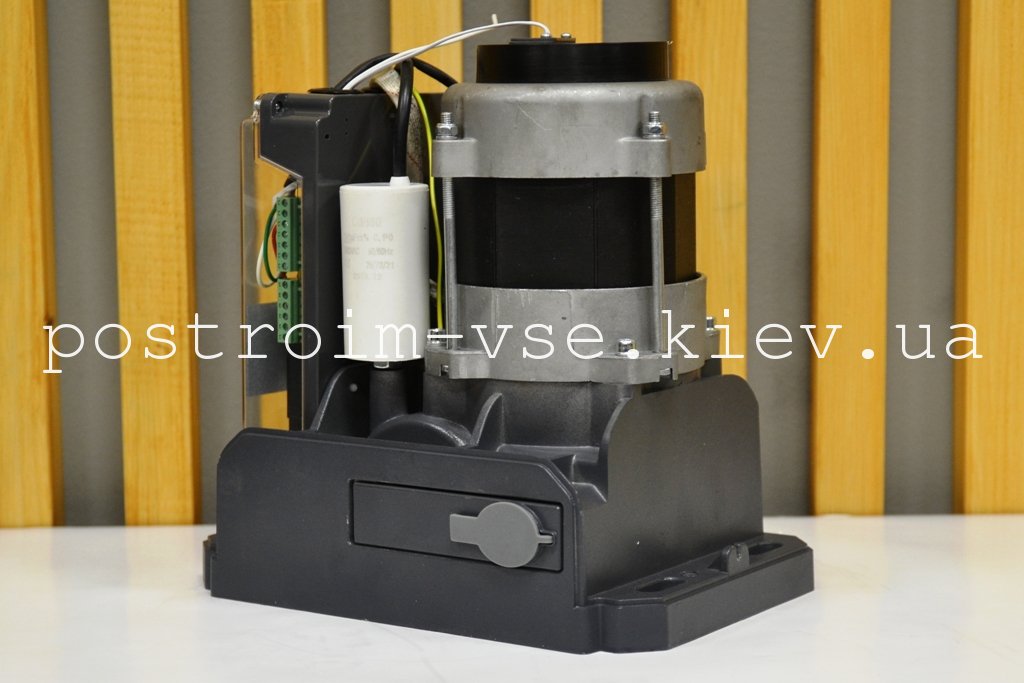

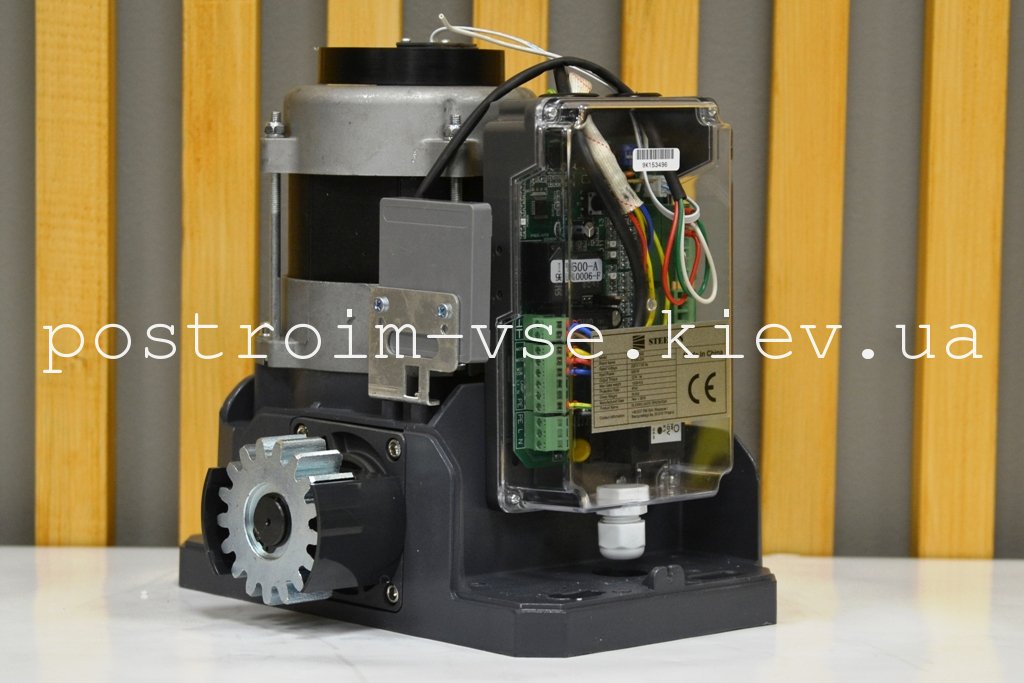

Электромотор и блок управления привода защищены от непогоды крышкой из качественного пластика.
Плата управления привода Steelon Navi 1500 размещена вертикально и имеет свою дополнительную защитную крышку.

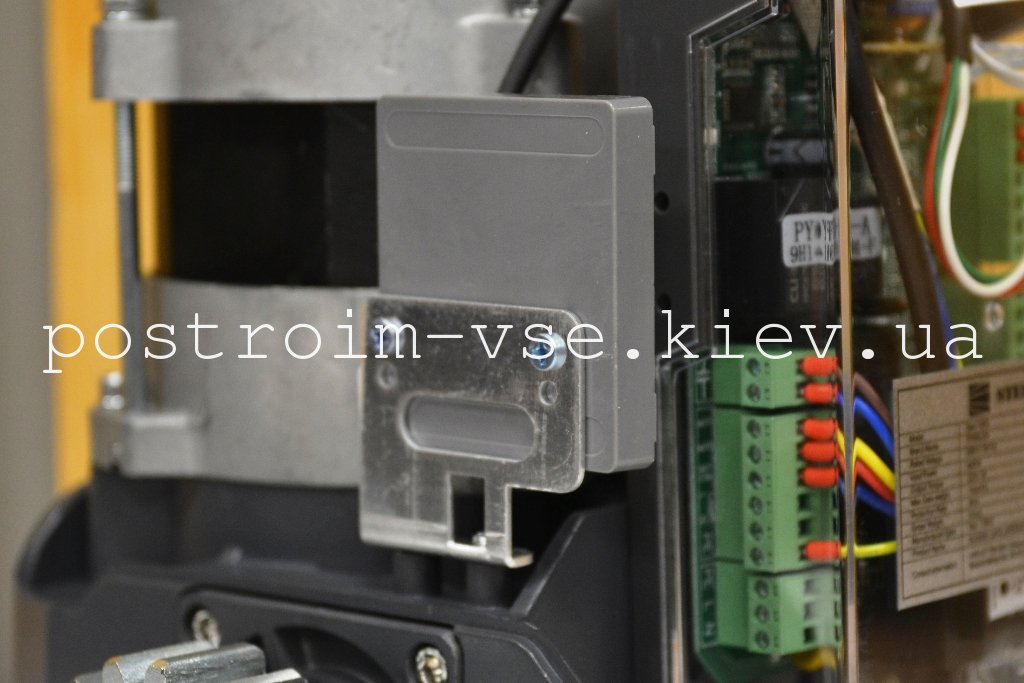

Привод имеет бесконтактный герконовый датчик конечных положений.
Также сверху на электромоторе размещен датчик вращения вала двигателя. С его помощью возможно функция медленного торможения створки при закрытии и открытии ворот.
Рабочий конденсатор Steelon Navi 1500, емкость 20 микрофарад.

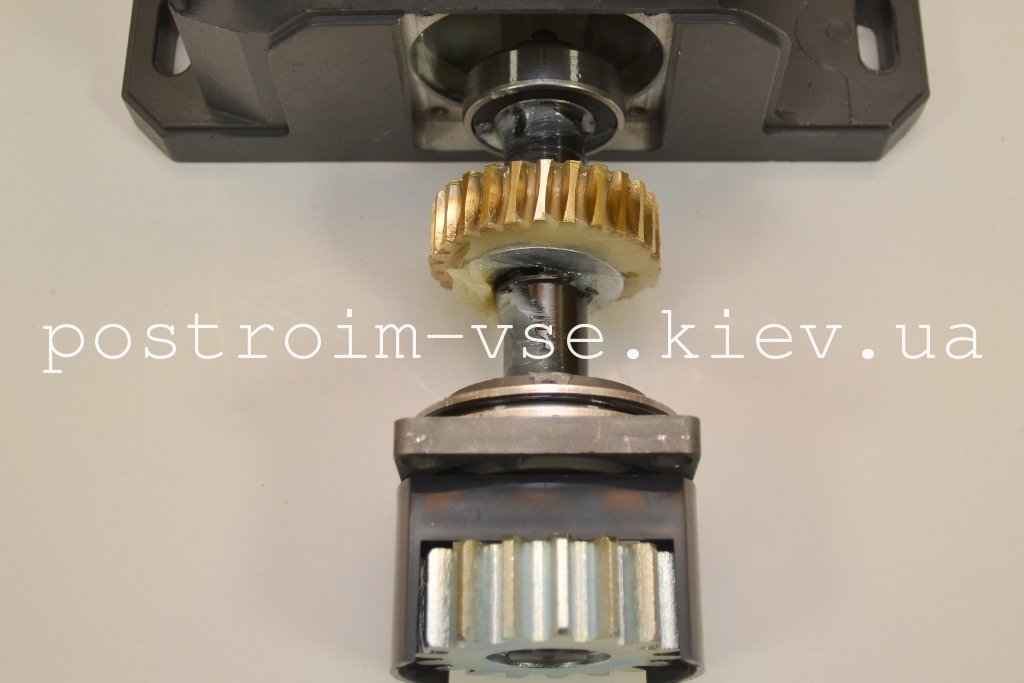

Полностью металлический редуктор привода.

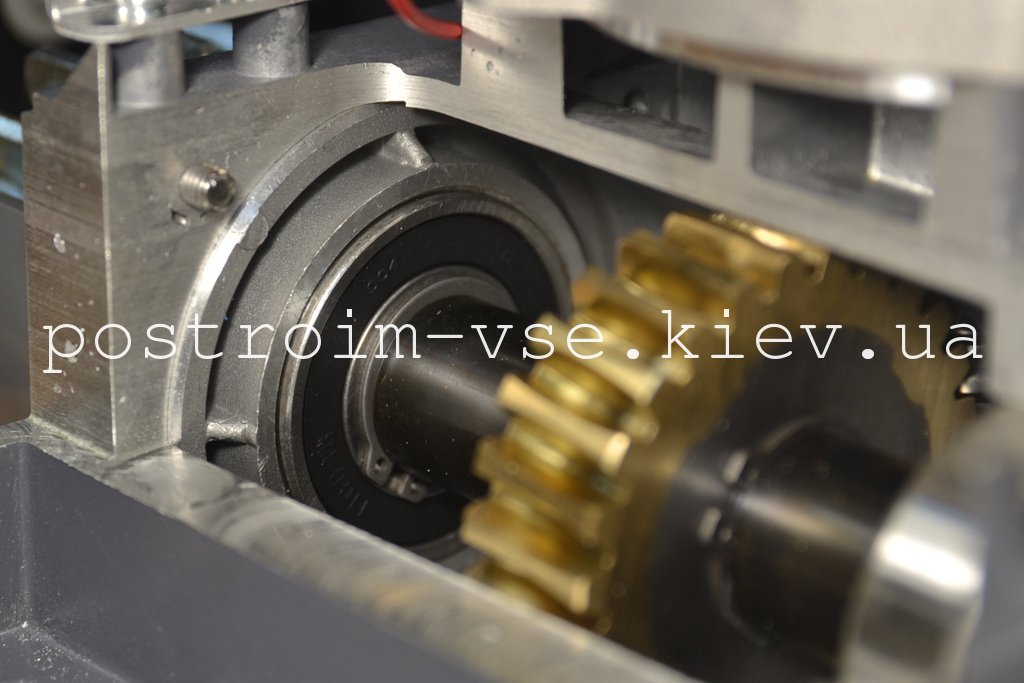

Редуктор в разрезе, обратите внимание что вал размещен на полноценных подшипниках.

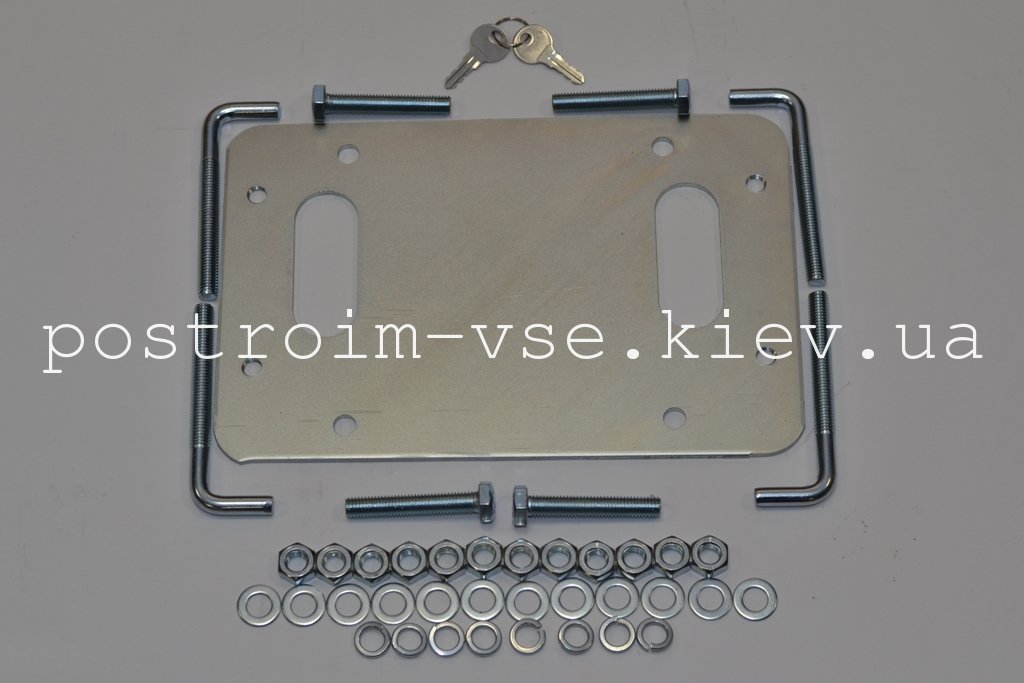

Монтажный комплект.

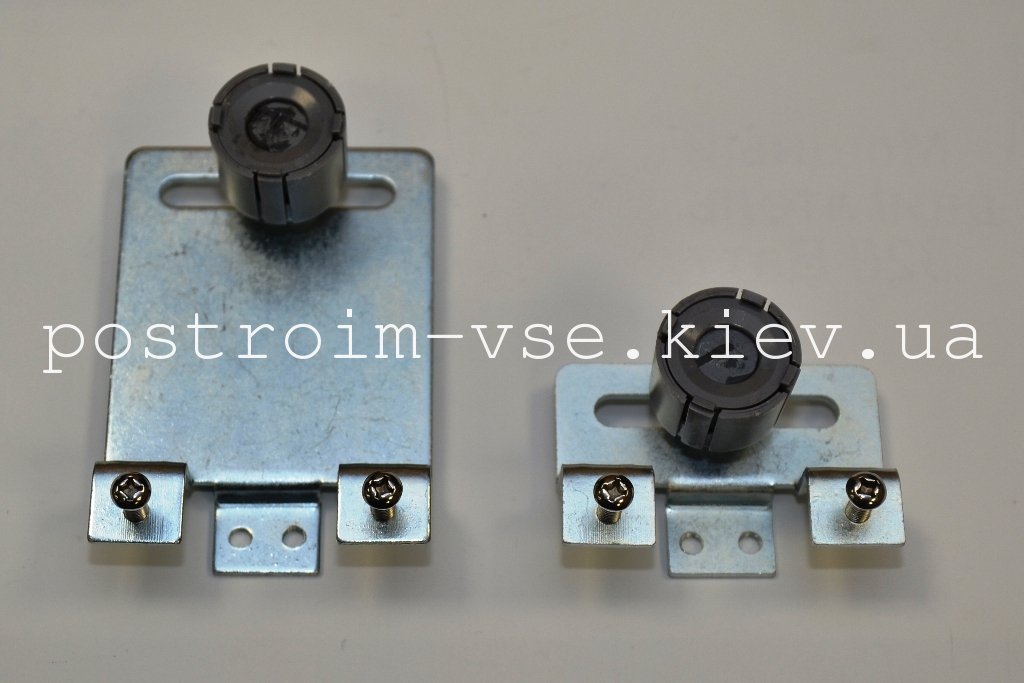

Магниты для работы с герконовым датчиком.

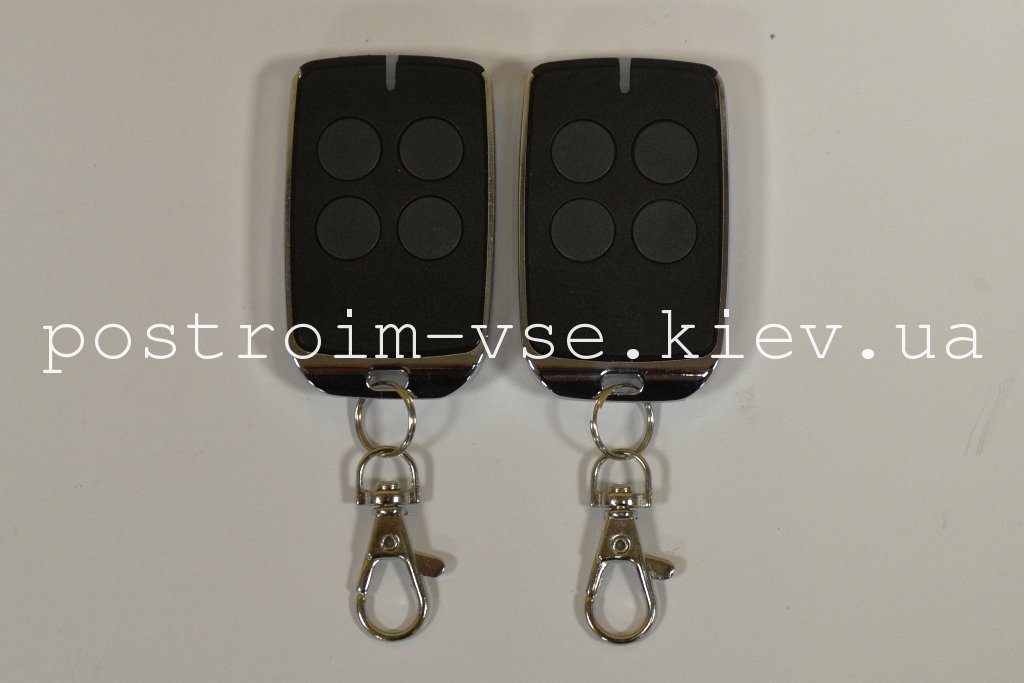

Два четырехканальные пульты.

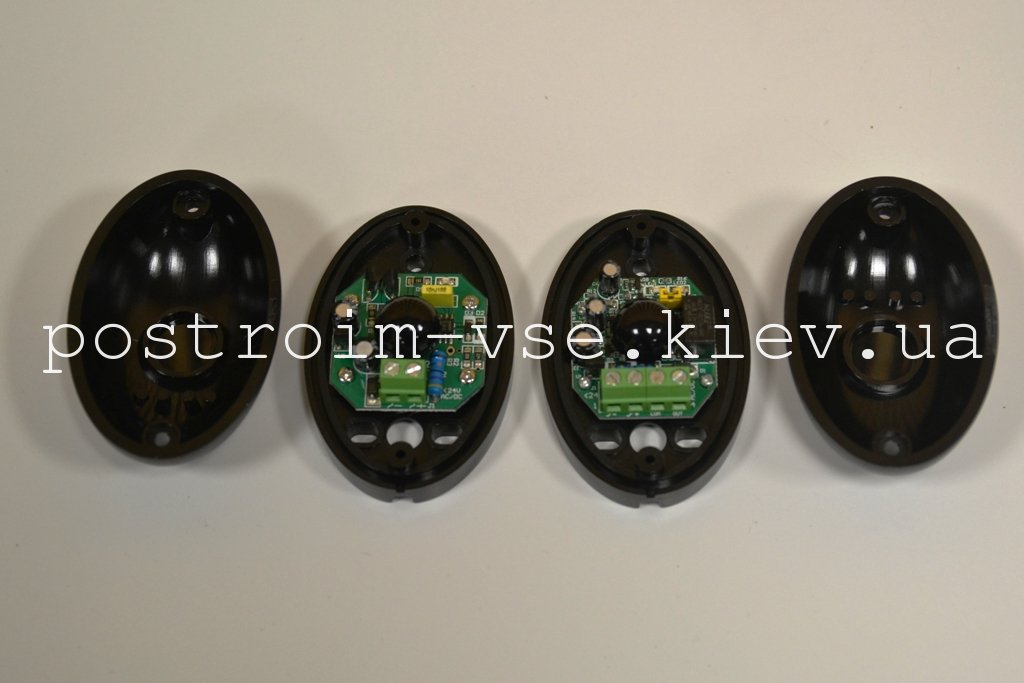

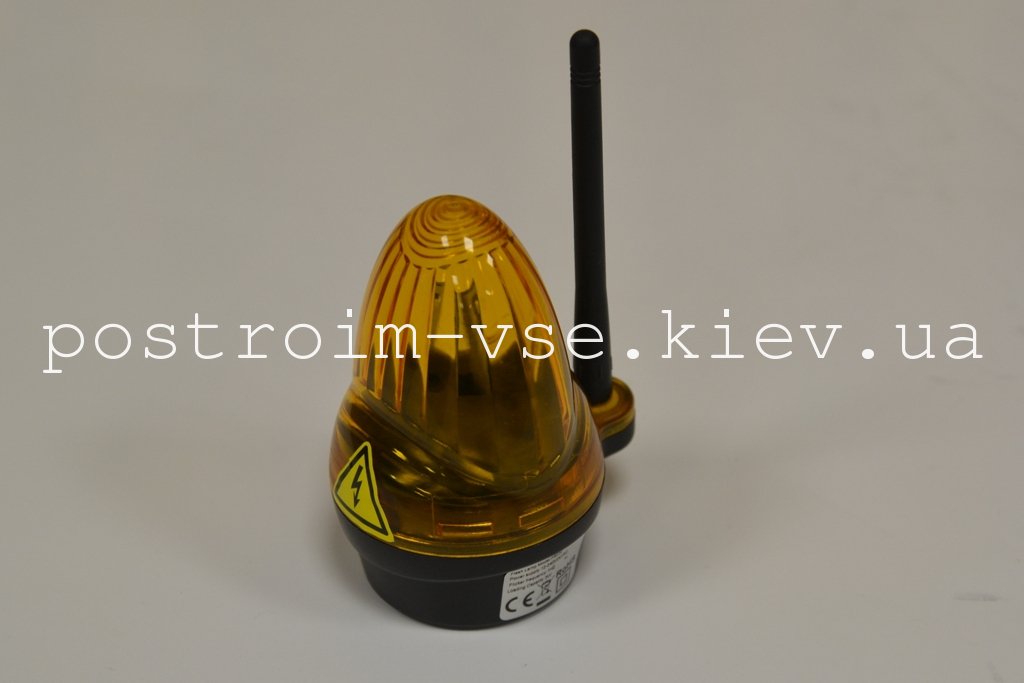

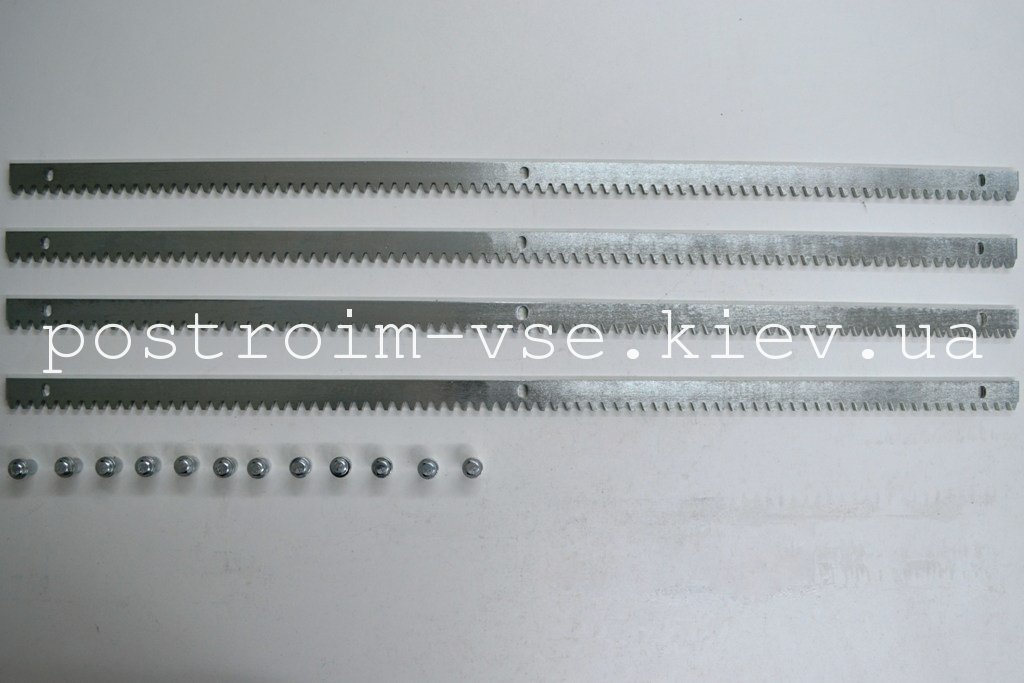

Для работы со створкой откатных ворот Steelon Navi 1500 необходима зубчатая рейка, фотоэлементы безопасности, сигнальная лампа.
Пример, как монтируется автоматика для откатных ворот.
