Что входит в пару фотоэлементов
Комплект состоит из передатчика TX и приемника RX. TX формирует инфракрасный луч, RX контролирует его наличие и через релейный контакт сообщает плате автоматики о перекрытии зоны.
Подключение

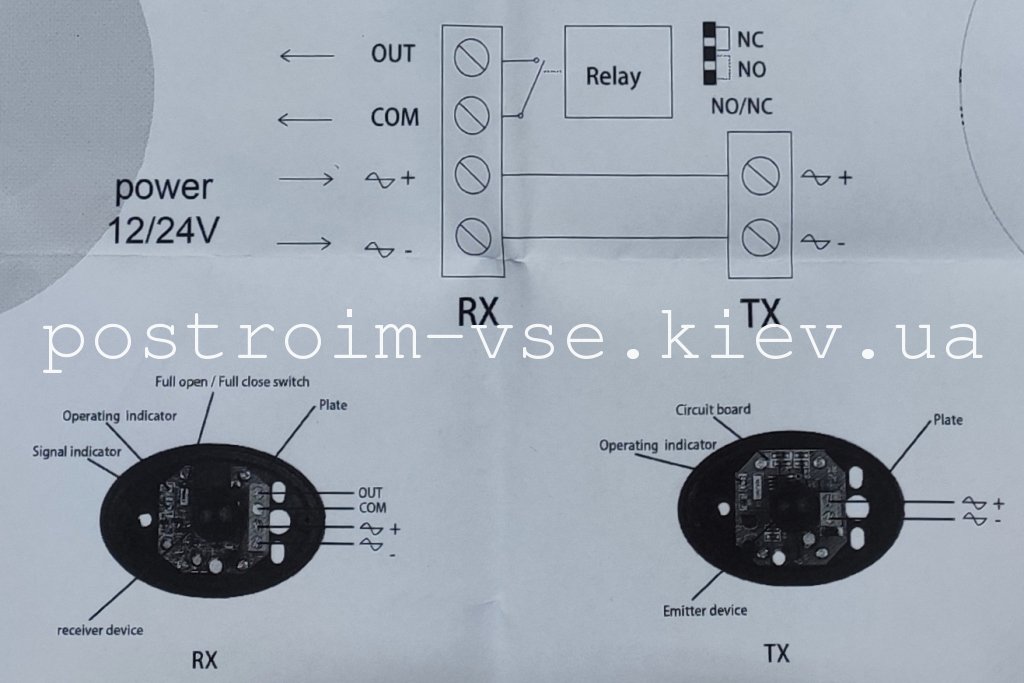

Оба датчика требуют питания. Приемник дополнительно подключается сигнальными контактами к входу фотоэлементов на блоке управления. Используемое напряжение, полярность и выбор NC/NO нужно проверять по документации конкретной версии фотоэлементов и автоматики.
Размещение
TX и RX устанавливают друг напротив друга на одинаковой высоте и точно совмещают оптические оси. В проезде не должно быть постоянных препятствий, а корпус необходимо разместить так, чтобы его не заливала вода.
Проверка работы
После подключения запускают безопасный тестовый цикл и перекрывают луч. Реакция ворот определяется настройкой платы: фотоэлемент передает сигнал, но не задает сам по себе направление движения.
Монтажная инструкция
Подробный материал: монтаж и подключение фотоэлементов.

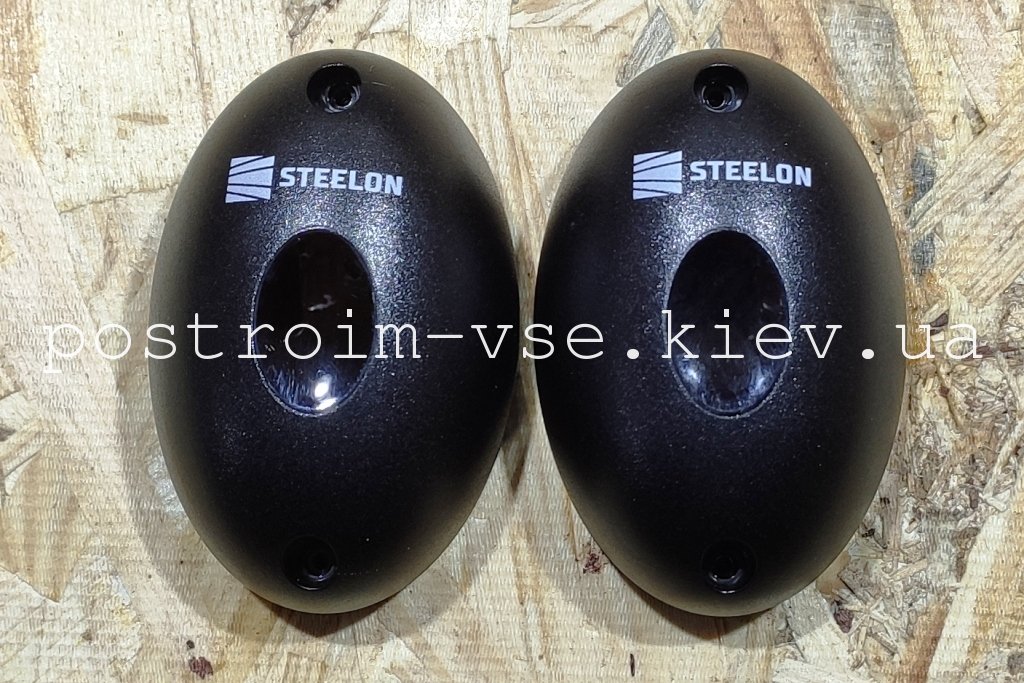

Ключевые параметры Steelon PS-1

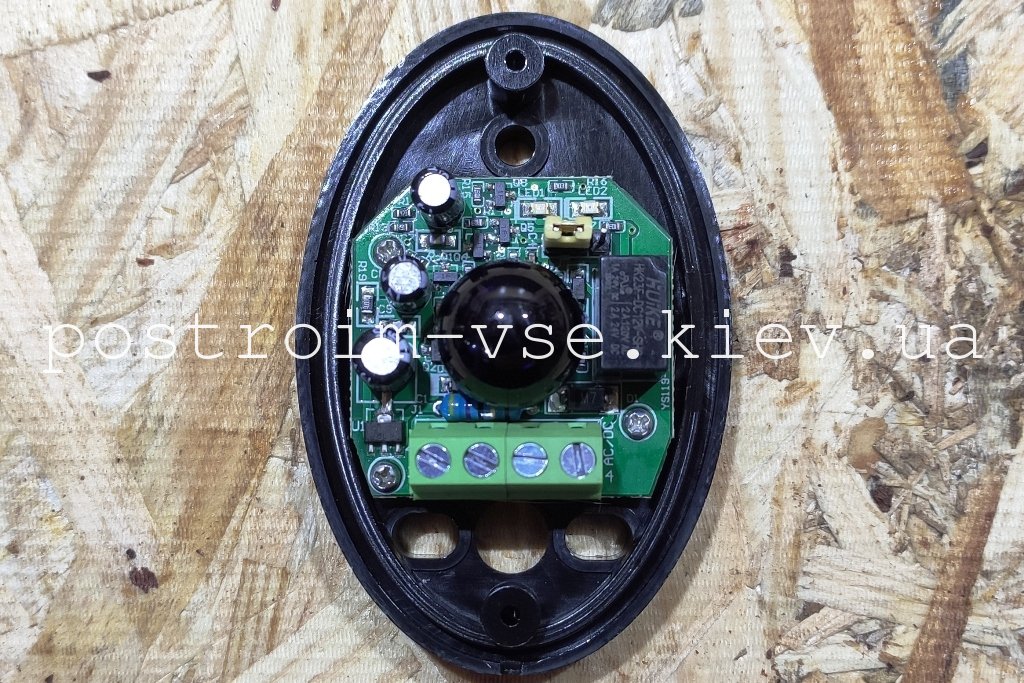

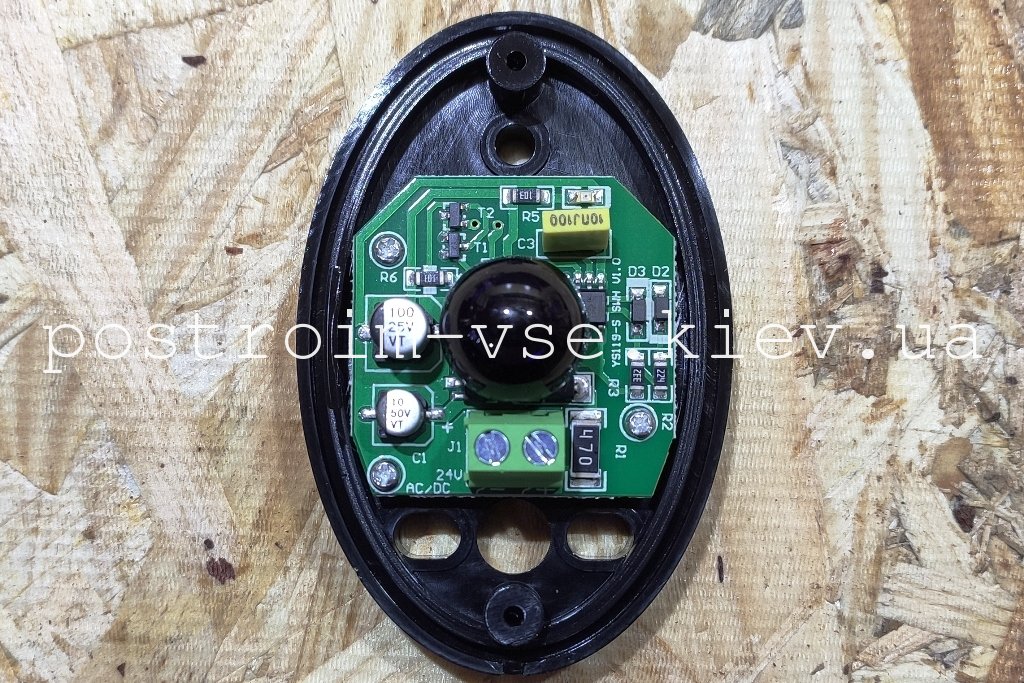

Для текущей версии PS-1 заявлено питание 12–24 В, рабочая дистанция между TX и RX от 1 до 20 м и степень защиты IP65. Передатчик имеет клеммы питания, приемник — питание и релейный выход.

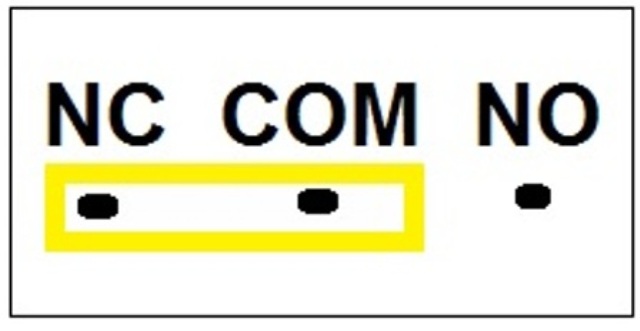

NC-контакт

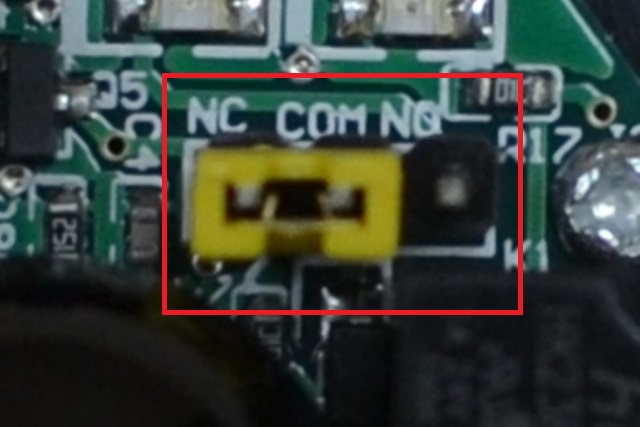

В типовой схеме используется нормально замкнутый контакт NC. Однако подключение к конкретной автоматике выполняют только по ее схеме: названия клем и логика реакции на разрыв цепи отличаются.
Одна или две пары
Для обычных откатных ворот часто используют одну пару в проезде. У распашных ворот может быть полезна вторая независимая зона, но только если блок управления поддерживает такую схему.
FAQ
Можно ли ставить датчики дальше 20 м? Для PS-1 ориентируйтесь на заявленный диапазон 1–20 м. Можно ли заменить проводные датчики беспроводными? Да, если совместимость с платой подтверждена, но батарейное питание требует периодического контроля.
