Почему для распашных ворот важна геометрия
У двухстворчатых ворот каждый привод работает как рычаг. Поэтому усилие и ход зависят не только от массы ворот, но и от длины створки, положения петель и точки крепления кронштейна на столбе. Особенно внимательно нужно подходить к монтажу на широких кирпичных или бетонных столбах.
Что учитывать при подборе
- длину каждой створки;
- примерную массу створки вместе с заполнением;
- парусность; сплошная зашивка сильнее нагружается ветром;
- размер и форму столбов;
- направление открывания — внутрь или наружу;
- угол открывания;
- интенсивность использования;
- нужные функции блока управления.
Петли и механические упоры
До установки автоматики створки должны свободно работать вручную и не иметь заметного люфта в петлях. Для корректного закрывания полезен центральный упор, который задает конечное положение обеих створок. В зависимости от схемы автоматики также могут использоваться упоры в открытом положении.
Если механика ворот работает плохо, сначала устраняют перекос, проблемы петель и ограничителей, а уже после устанавливают приводы.

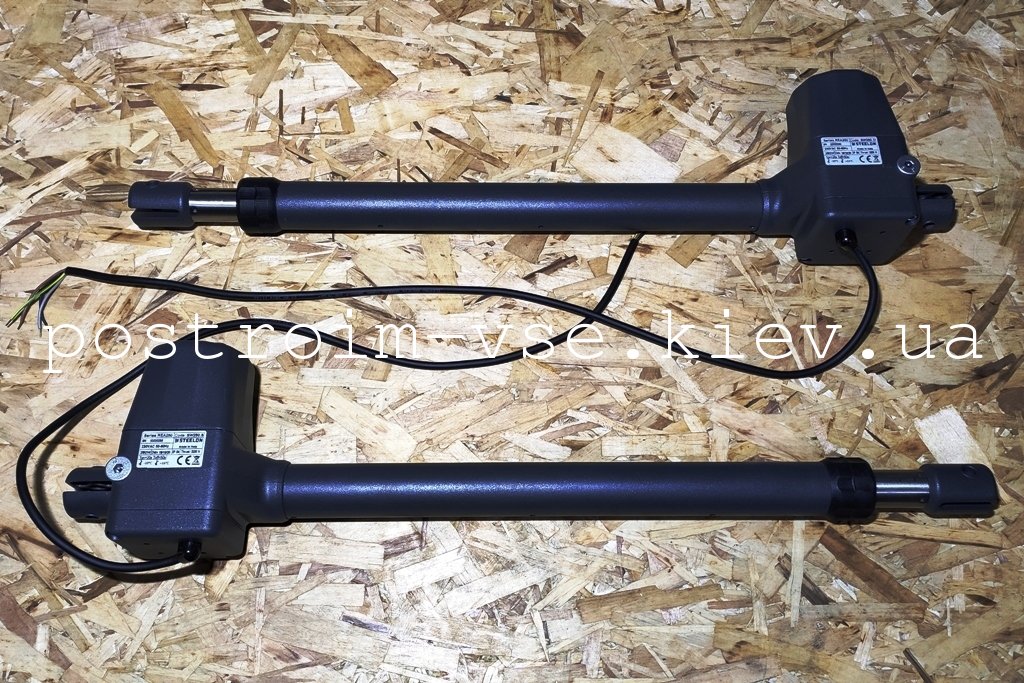

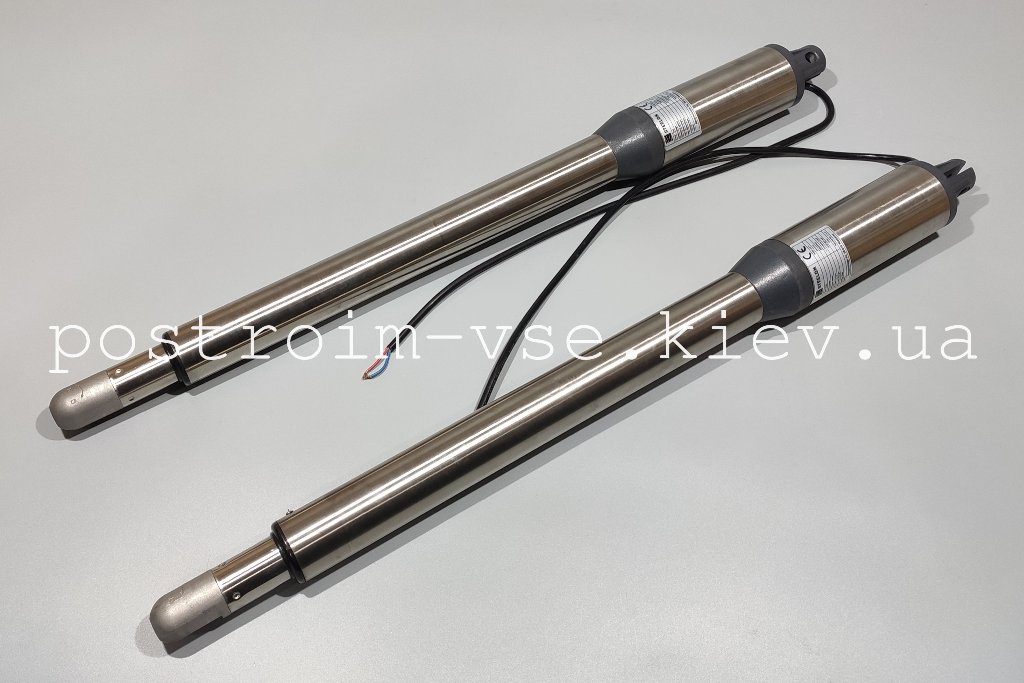

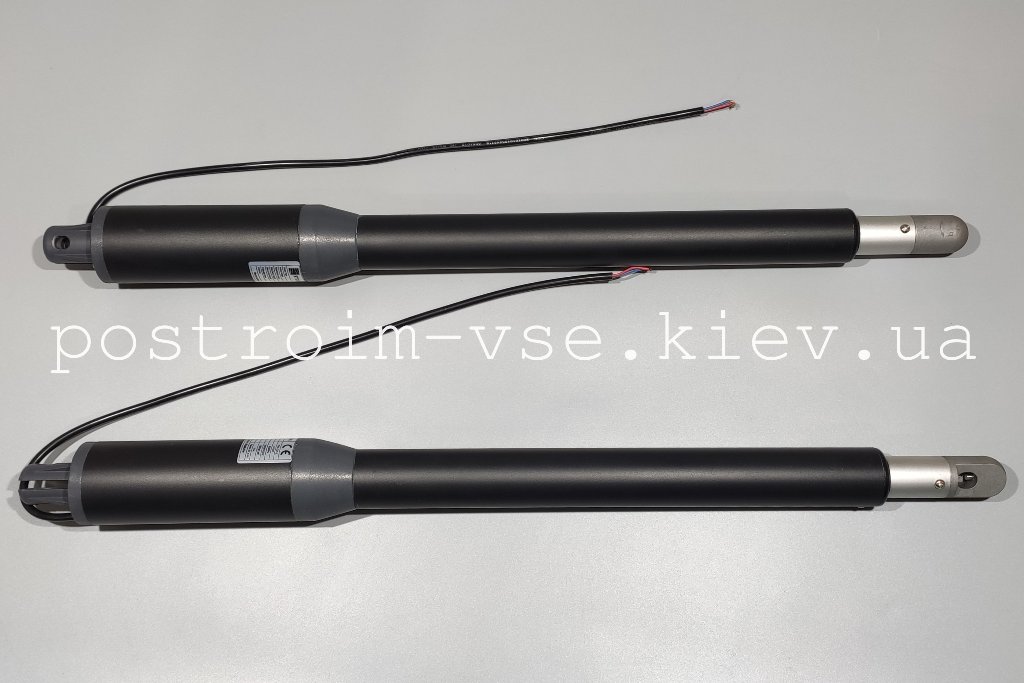

Кронштейны приводов
Монтажные размеры из инструкции производителя определяют положение заднего и переднего кронштейнов. Нельзя переносить размеры от одной модели привода на другую: разный ход штока и геометрия корпуса дают разные точки крепления.
Перед окончательной сваркой кронштейнов рекомендуется проверить ход обеих створок и убедиться, что привод не упирается в механический предел раньше требуемого положения ворот.
Фотоэлементы и безопасность
Для распашных ворот зона движения створок больше, чем у откатной конструкции. Фотоэлементы можно использовать для контроля проезда и, если плата позволяет, дополнительной зоны движения створок. Схема подключения и логика реакции зависят от конкретного блока управления.
Дополнительно устанавливают сигнальную лампу, пульты, GSM/Wi-Fi управление или внешний приемник.
Монтаж и настройка
Порядок установки, прокладки кабелей, монтажа кронштейнов и настройки платы разобран в отдельной статье монтаж автоматики для распашных ворот.
