Подготовка ворот
Обе створки должны свободно двигаться вручную, не провисать и не иметь значительного люфта в петлях. До монтажа приводов устраняют перекосы и определяют механические конечные положения.
Не переносите размеры кронштейнов от другой модели
Положение заднего и переднего кронштейна задается монтажной схемой конкретного привода. От этих размеров зависит рабочий ход штока, угол открывания и нагрузка на механизм. Поэтому сначала изучают инструкцию выбранной автоматики и только затем приваривают или прикручивают кронштейны.
Последовательность работ
- Проверить петли и упоры.
- Разметить крепления по таблице производителя.
- Установить два привода.
- Проложить кабели к блоку управления.
- Подключить фотоэлементы, лампу и другие устройства при необходимости.
- Выполнить пробные циклы и настроить усилие, задержки и конечные положения.

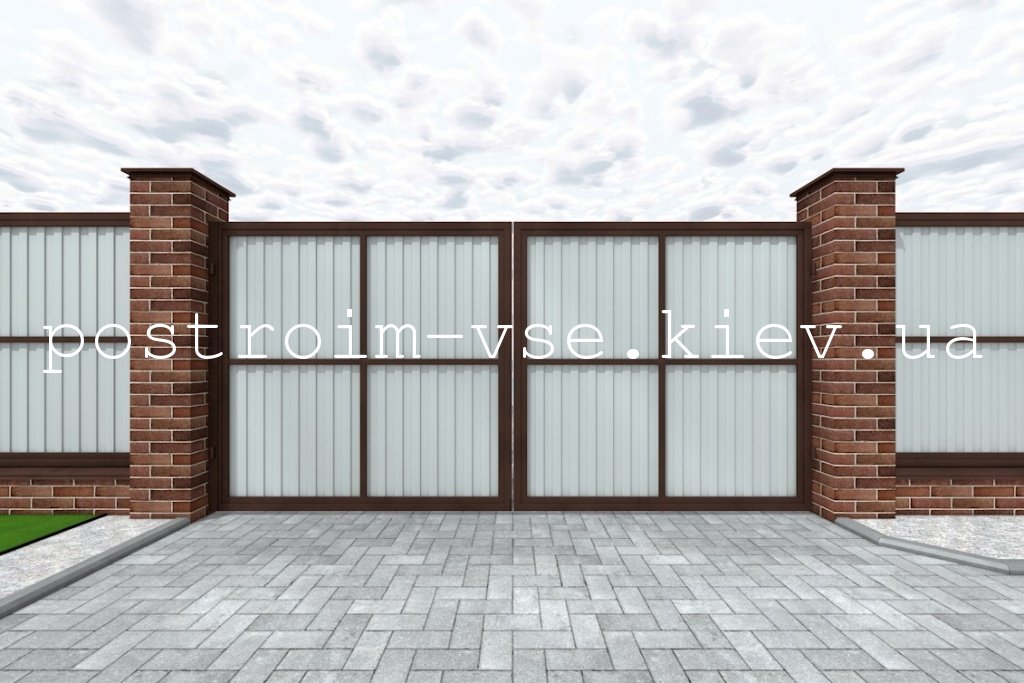

Если вам необходимо автоматизировать распашные ворота у себя дома то убедитесь что створки распашных ворот проворачиваются на петлях легко, не провисают. Также необходимо чтобы на самих створках были места для крепления штока привода. В данном случае это профильная труба, накрест смонтированная в каждой створке.
Монтаж кронштейнов и приводов

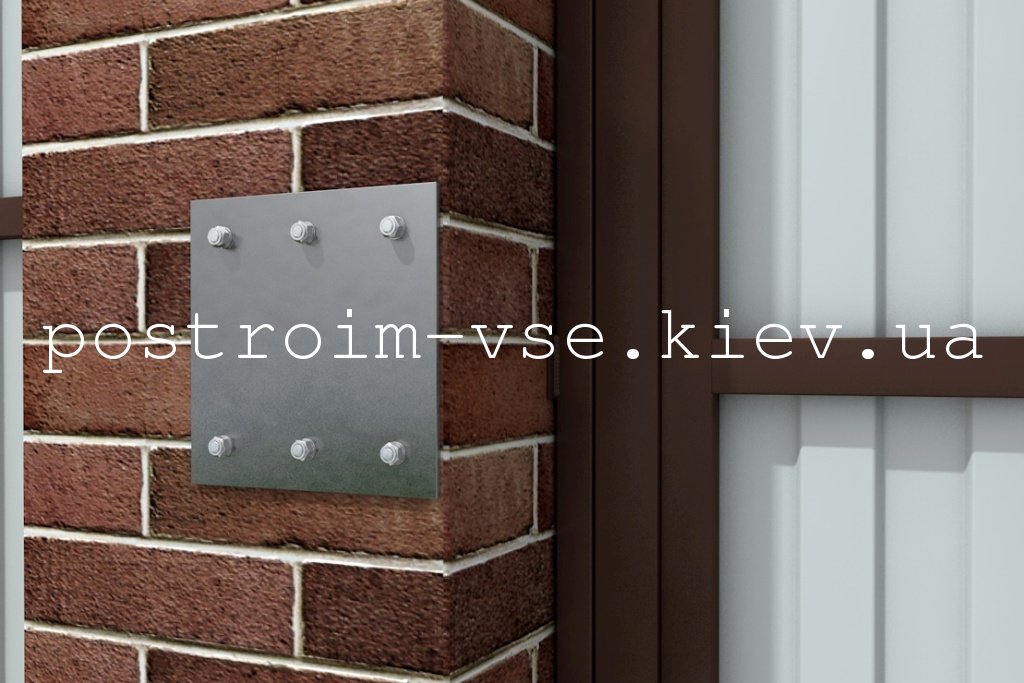

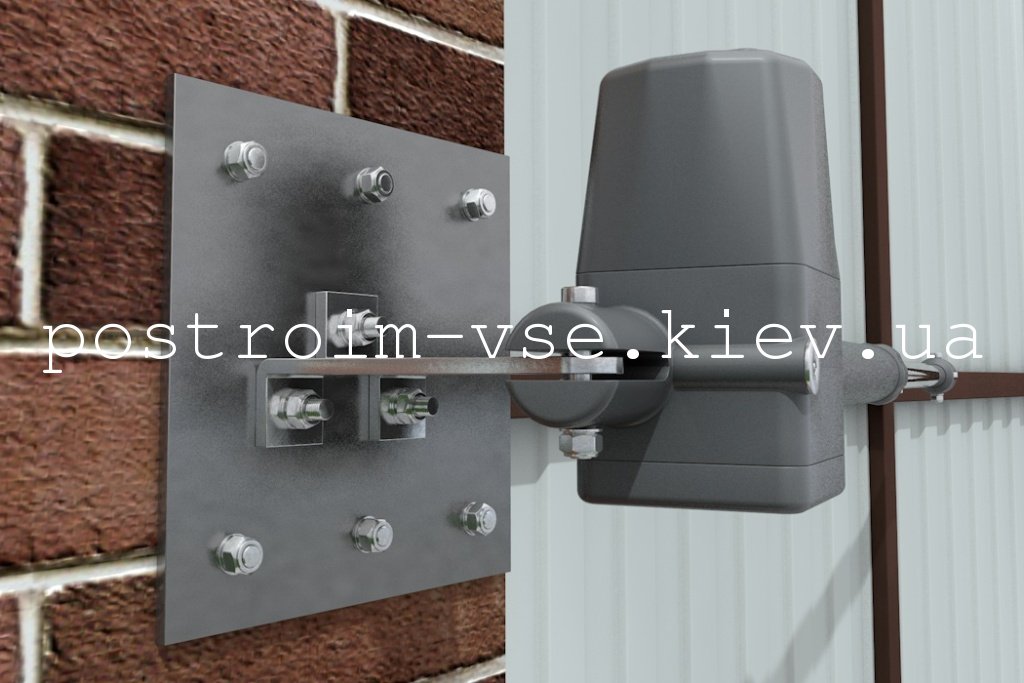

Далее на столбы ворот монтируется пластина к которой будет крепится комплектный кронштейн комплекта автоматики для распашных ворот.

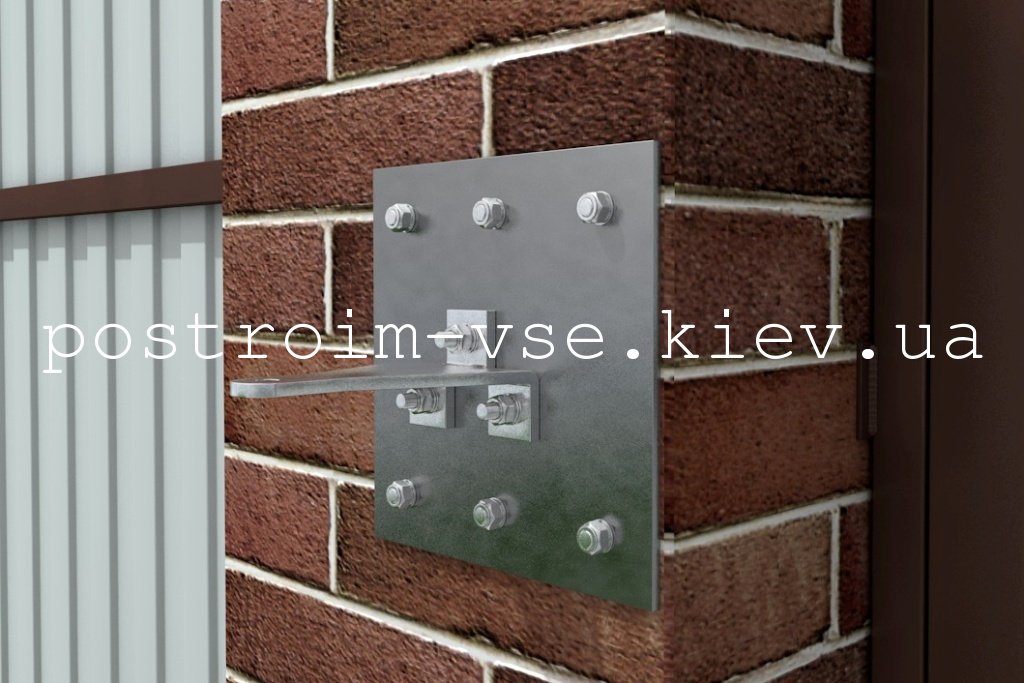

Сам кронштейн может быть прикручен на болты либо приварен к самой пластине.
К смонтированному уже кронштейну крепится привод для распашных ворот со стороны мотора на специальное сочленение.

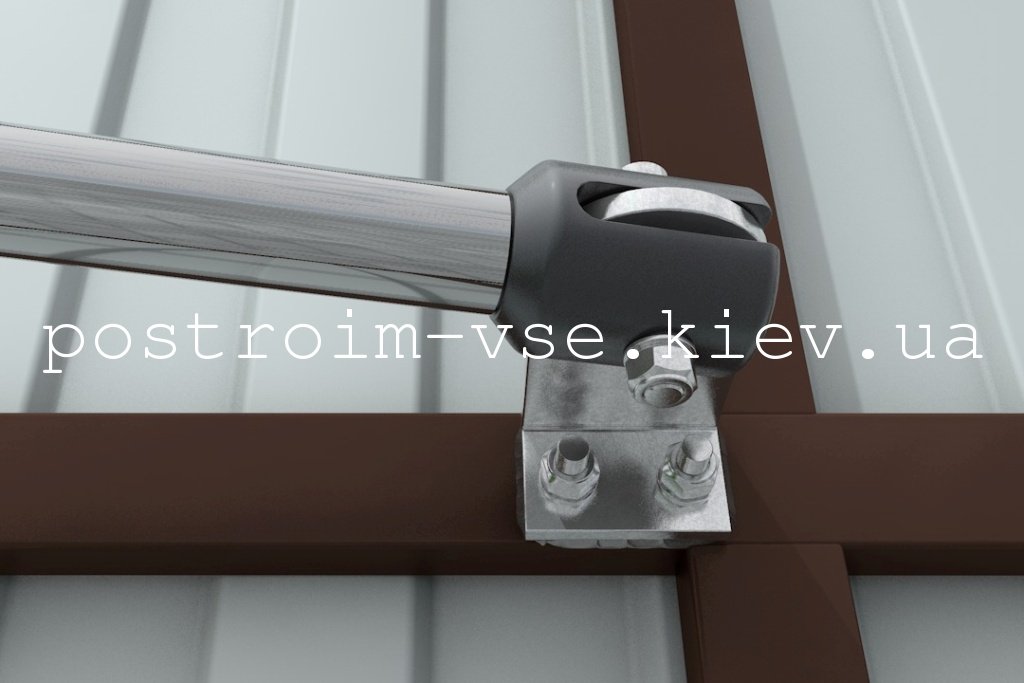

Выдвижной шток привода монтируется ко второму комплектному кронштейну, для самой створки распашных ворот.

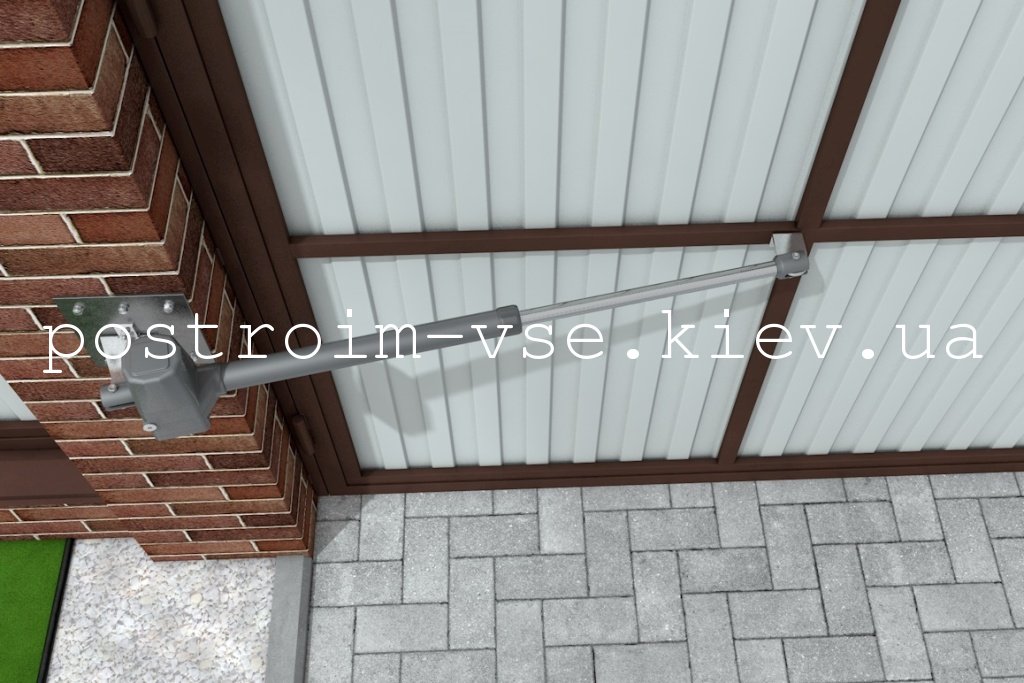

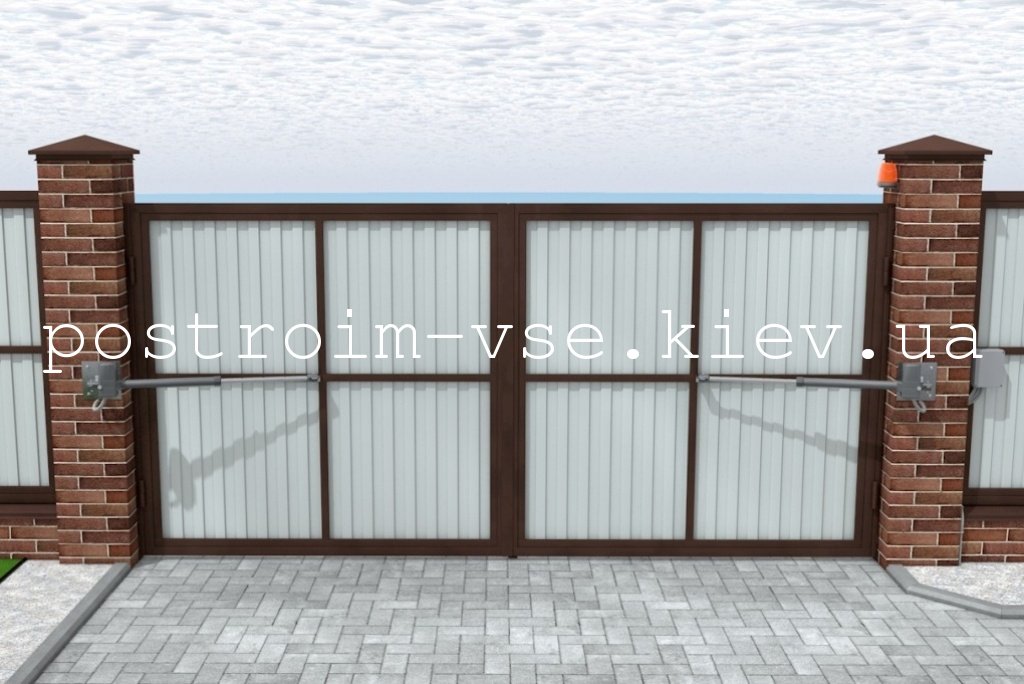

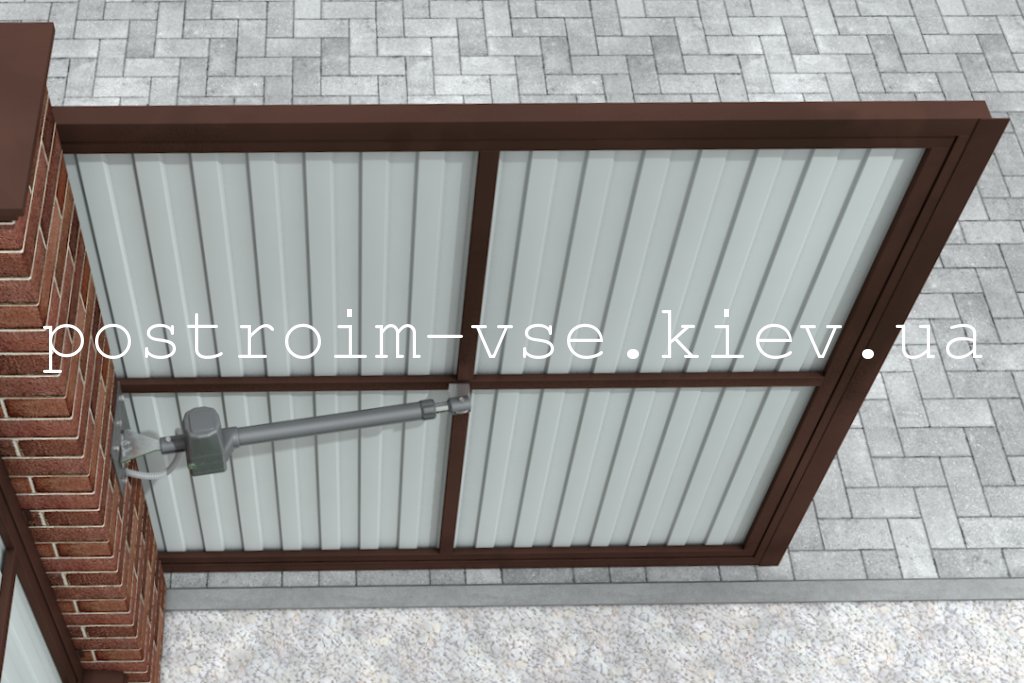

В данном случае автоматика для распашных ворот смонтирована для открытия ворот во двор. Шток привода полностью выдвинут.
При запуске автоматики для распашных ворот через пульт шток привода втягивается в корпус и створки открываются.
Механические упоры

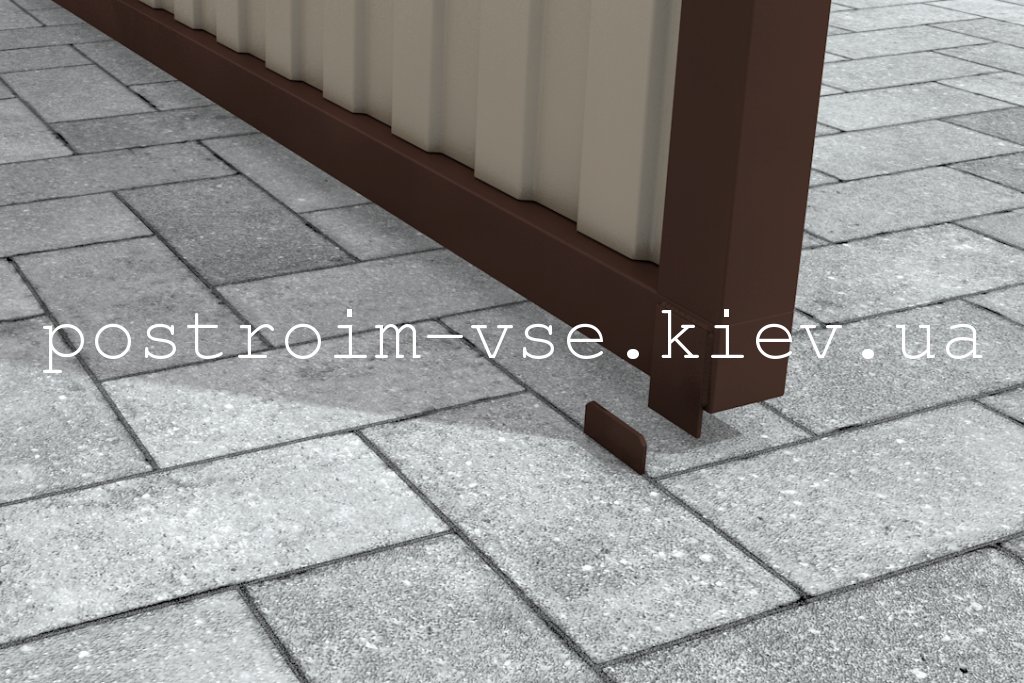

Важное условие при правильной автоматизации распашных ворот-должны быть упоры для створок на открытие и на закрытие.
Упор не даст продавить створки распашных ворот снаружи.
Дополнительные устройства безопасности
Базового комплекта автоматики (блок управления, два привода с кронштейнами и два пульта) будет достаточно для работы ворот. Дополнительно можно установить фотоелементы безопасности и сигнальную лампу.

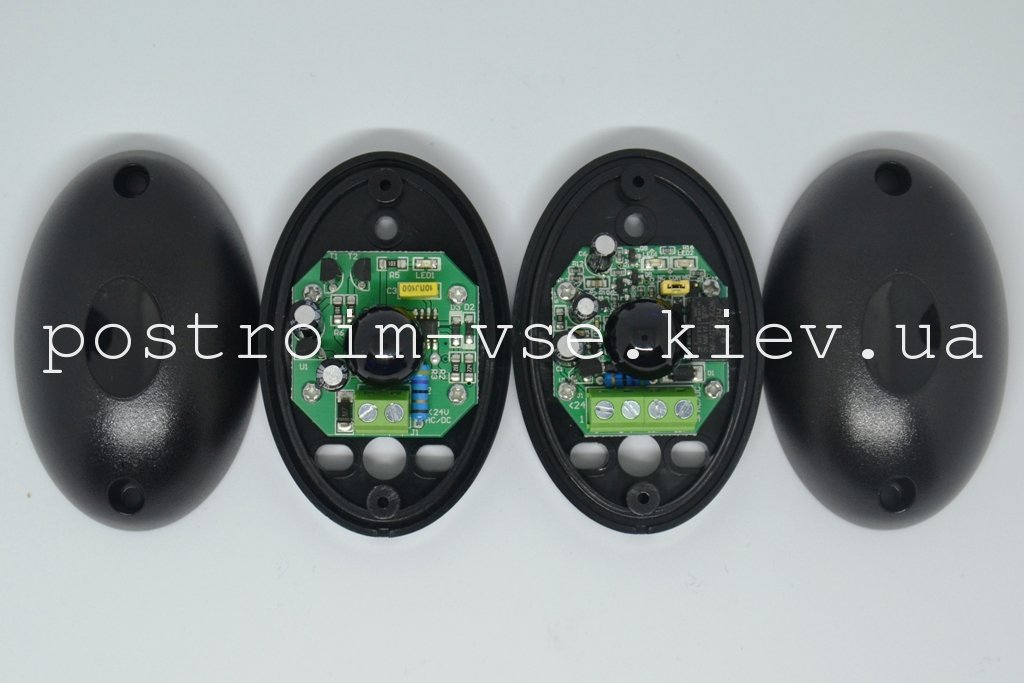

Фотоелементы безопасности для автоматики на распашные ворота.

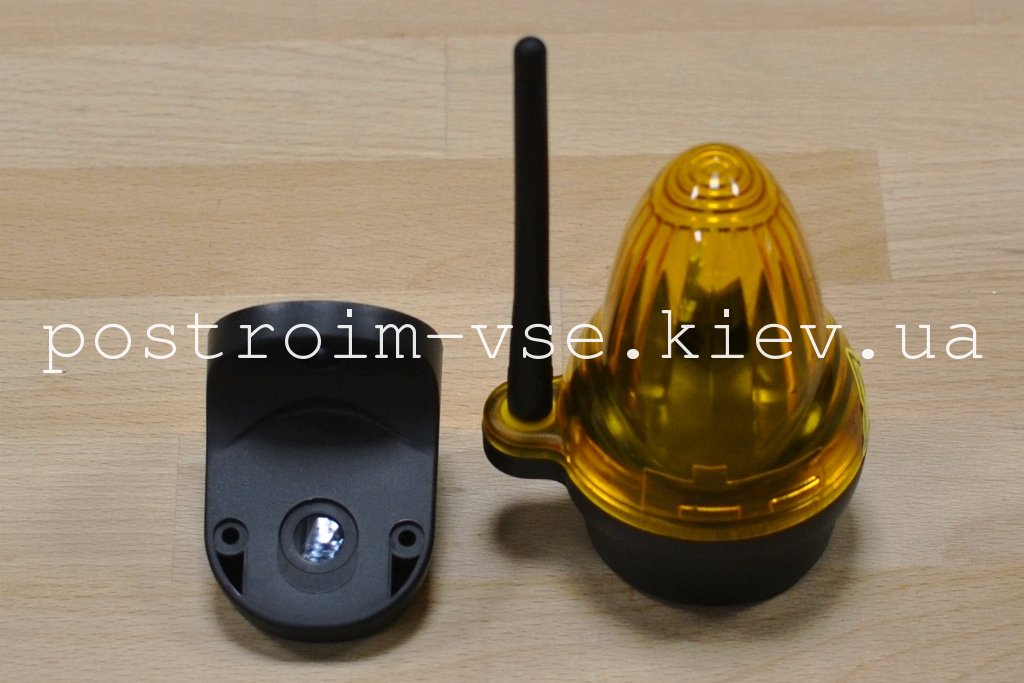

Сигнальная лампа для автоматики распашных ворот.
